̿10GBASE-T 以太网一致性测试
10GBASE-T/5GBASE-T/2.5GBASE-T/1000BASE-T/100BASE-T/10BASE-T

以太网一致性测试与电路分析调试系统方案


系统功能介绍:

工程师对于以太网测试,经常面临以太网技术已经成为当前最广泛应用的数据接口技术之一,以下测试难题:各类电子设备大多提供以太网接口接入网络,完成数据通信和控制。为保证设备之间的互操作,以太网接口必须通过一但一致性测试项目繁多,流程复杂高速以太网接口如10 GBASE-T,需要向下兼容之前的低速标准,如10 BASE-T,这为以太网一致性带来更多挑战。


工程师对于以太网测试,经常面临以下测试难题:

1.不熟悉一致性测试的规范和流程

2测试项目繁多,需要设备和夹具复杂,涉及到时域和频域测量,测试过程容易出现误差,测试难以通过

3.汇总测试数据,生成专业的一致性测试报告,与下游用10BASE-T,这为以太网的一致性测试带来更多挑战。

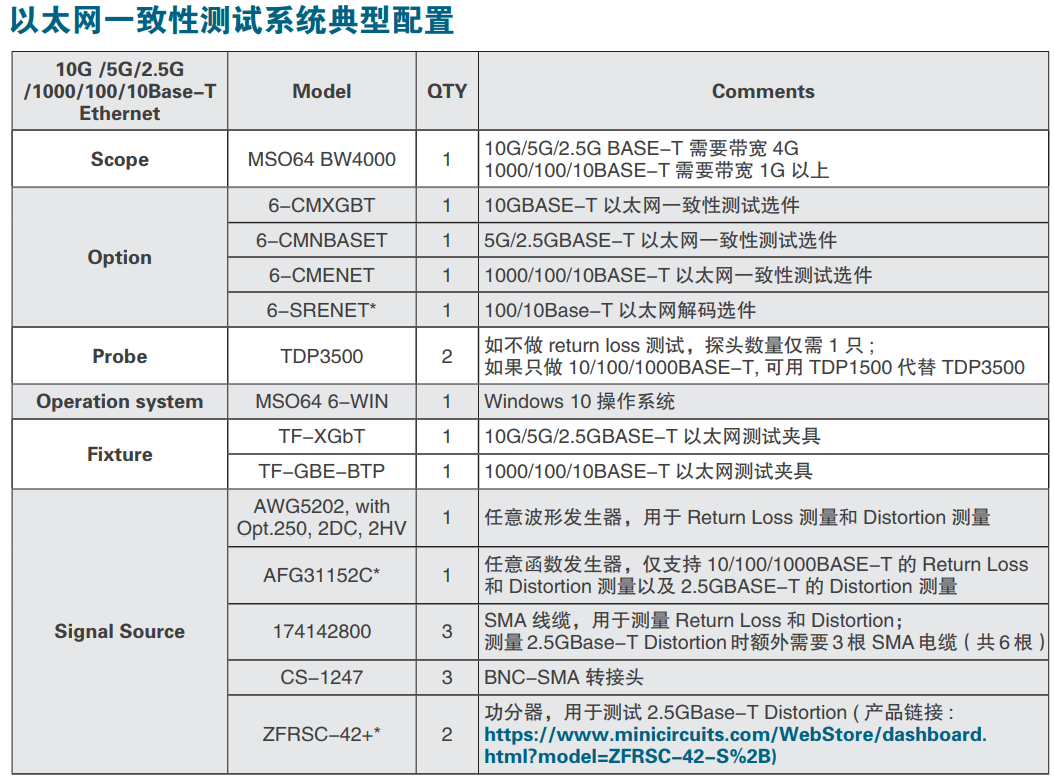

泰克公司为解决以太网一致性测试中的难题,推荐配置了基于MSO64示波器的10G/5G/2.5GBASE--T和1000/100/10BAe-T致性测试及分析调试系统。

测试原理简介:


系统由高分辨率数字示波器、高带宽差分探头、任意波形发生器、一致性测试专用软件、以太网专用测试夹具和相关线缆附件组成。被测器件通过网线连接到测试夹具,示波器通过差分探头连接测试夹具中不同项目的测试点,获取被测设备(DUT)的输出信号。运行在示波器平台上的一致性测试软件采集DUT输出信号,通过内部专用算法,完成相关的标准数据运算、分析和容限判定。在 ReturnLoss和 Distortion测试中,任意波形发生器输出特定测试波形,注入测试夹具。示波器采集测试夹具中的入射和反射波形,在一致性软件中做数据运算与分析判定。所有项目测试数据及测量结果图形集中汇总,按照一致性测试规范生成标准的一致性测试报告,标注通过/未通过信息,并提供具体测试结果数据。
