  一、方案组成

  1. 称重模块

  HLCM称重模块是一种新型传感器应用结构。它将HLC系列高精度传感器、传感器连接件与安装连接板等部件组合为一体,既保证了传感器精度高、长期稳定性好的特点,又解决了因安装不当造成的称量误差问题。另外称重模块可以非常方便地安装在各种形状的容器上。

  HLCB1传感器采用全密封 (IP68)结构,最大称重范围: 110kg-4.4t,不锈钢材料,通过EMC/ESD 认证 ( EN 45 501)和贸易许可认证,3000分度 (OIML R60标准),另防爆型版本达到ATEX 95要求。





  2. 接线盒

  VKK1R-4采用不锈钢机壳,用于四个传感器的并联,集成的电阻网用于四角调整,HBM独特的屏蔽方法完成EMC保护(符合EN 45 501和 EN 61 323),保护等级IP65(按照 EN 60 529)。



  3.    称重仪表

  AED9301B采用DP V1 Profibus通讯接口,含2个控制输入和4个限位输出接口,AD103模块为10000分度,IP65保护等级,高电磁EMC保护

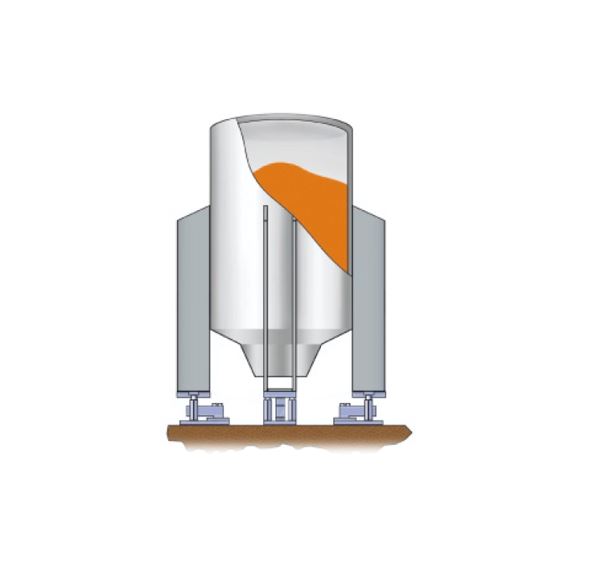

  二、结构图








  三只HLCM模块数据通过VKK1R-4接线盒,连接到AED9301B仪表上。多个AED9301B通过ProfibusDP总线并联。PLC和电脑可以同时访问DP总线上任意一个料罐的称重数据。

  电脑通过HBM的AED panel软件,访问不同的DP总线地址,即可对每个料罐的仪表进行设置、标定、维护等工作。
