NAND-Flash存储器是Flash存储器的一种，Flash主要分两种，NAND Flash和NOR Flash

1. NOR的成本相对高，容量相对小，比如常见的只有128KB，256KB，1MB，2MB等等，优点是读写数据时候，不容易出错。所以在应用领域方面，Nor Flash比较适合应用于存储少量的代码。
2. NAND Flash成本相对低，说白了就是便宜，缺点是使用中数据读写容易出错，所以一般都需要有对应的软件或者硬件的数据校验算法，统称为ECC。但优点是，相对来说容量比较大，现在常见的NAND Flash都是1GB，2GB，更大的8GB的都有了，相对来说，价格便宜，因此适合用来存储大量的数据。其在嵌入式系统中的作用，相当于PC上的硬盘，用于存储大量数据。

一般的嵌入式平台的启动流程也就是，系统从装有启动代码的NOR Flash启动后，初始化对应的硬件，包括SDRAM等，然后将NAND Flash上的Linux 内核读取到内存中，做好该做的事情后，就跳转到SDRAM中去执行内核了，然后内核解压（如果是压缩内核的话，否则就直接运行了）后，开始运行，在Linux内核启动最后，去Nand Flash上，挂载根文件，比如jffs2，yaffs2等，挂载完成，运行初始化脚本，启动consle交互，才允许你通过console和内核交互。至此完成整个系统启动过程。而NOR Flash就分别存放的是Uboot，NAND Flash存放的是Linux的内核镜像和根文件系统，以及余下的空间分成一个数据区。

NAND Flash按照内部存储数据单元的电压的不同层次，也就是单个内存单元中，是存储1位数据，还是多位数据，可以分为SLC和MLC。

SLC（Single Level Cell）单个存储单元，只存储一位数据，表示1或0。就是上面介绍的，对于数据的表示，单个存储单元中内部所存储电荷的电压，和某个特定的阈值电压Vth，相比，如果大于此Vth值，就是表示1，反之，小于Vth，就表示0。

MLC（Multi Level Cell）与SLC相对应的，就是单个存储单元，可以存储多个位，比如2位，4位等。其实现机制，说起来比较简单，就是通过控制内部电荷的多少，分成多个阈值，通过控制里面的电荷多少，而达到我们所需要的存储成不同的数据。比如，假设输入电压是Vin＝4V（实际没有这样的电压，此处只是为了举例方便），那么，可以设计出2的2次方＝4个阈值， 1/4 的Vin＝1V，2/4的Vin＝2V，3/4的Vin＝3V，Vin＝4V，分别表示2位数据00，01，10，11，对于写入数据，就是充电，通过控制内部的电荷的多少，对应表示不同的数据。

下面我们就用皇晶(Acute)最新的BusFinder(BF7264B)进行一款NAND Flash的协议测试,被测物是旺宏电子的2G-bit SLC NAND Flash, MX30LF2G18AC.

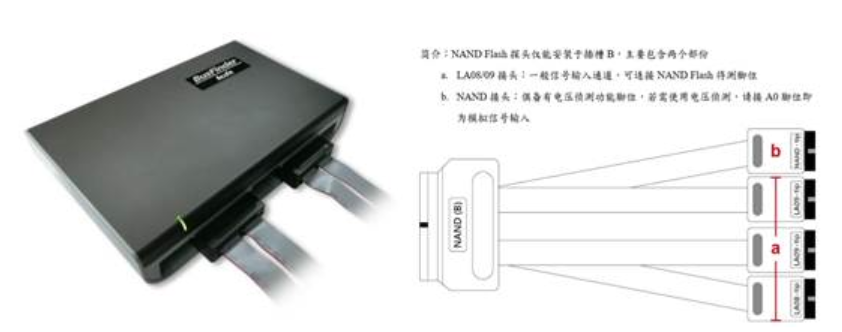

首先请上我们今天的主角，Acute的BusFinder. 需要搭配专门的Nand Flash套件

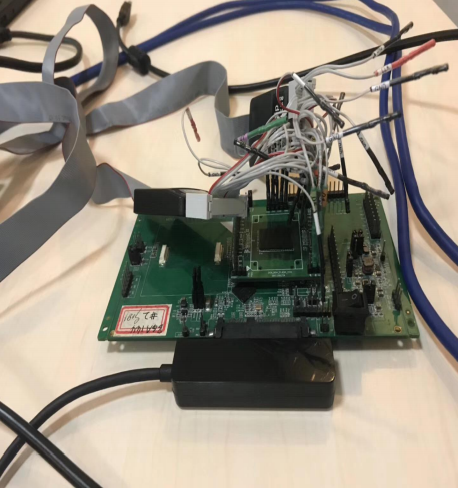

待测物是一块使用了待测板卡，见下图，连接好后的样子：

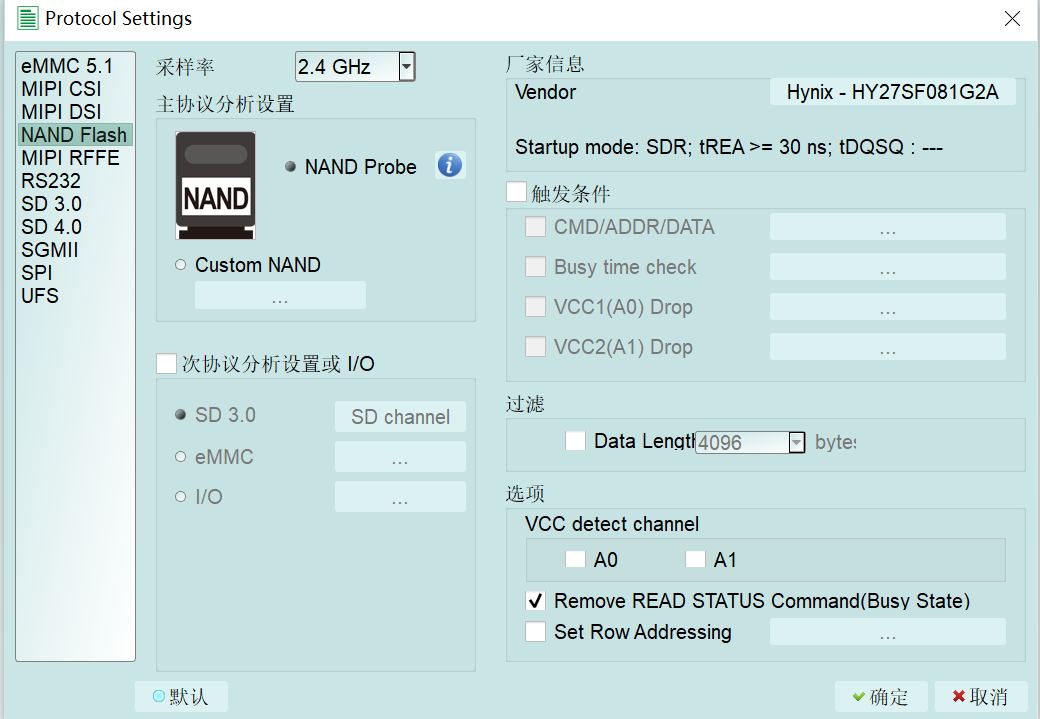

• 安装好软件后运行的界面如下. 选择协议分析仪图标进入.(BF6264B是协议分析仪和逻辑分析仪二和一的功能，所以会有逻辑分析和协议分析两种模式可用)。进入后如下,点通讯协议，选择NAND Flash

如上图即可功能区做一下简单说明:

1. 主协议分析区有硬件解码工作(设置画面右侧所有的选项，都只做用于主协议分析)，次协议分析由软件进行译码工作，因此，会于采集时伴随主协议的数据同时将波形数据取回. 开启次要协议分析后，从设备回传的总数据量会增加很多，这点要注意.此处可指定波形回传之后要采用哪一种通信协议做解码，若选择IO选项，则只显示波形.
2. 过滤： 此功能为硬件数据过滤功能，常见的用法就是减少Data的长度，可使设备降低内存用量.
3. 触发条件：设置触发之后若于信号满足触发条件后，就会于报告窗口做出红色箭头之触发标记，并且于trigger out端口送出触发脉冲信号. 在协议分析工作模式下使用触发功能，采集工作并不会因为触发而停止，而是持续在符合条件的地方做出标记. 如需查看所有触发所在位置，可点选“触发列表”功能即可列出所有触发点.
4. VCC detect channel 提供了两个模拟的通道，可以用来侦测两组电压.

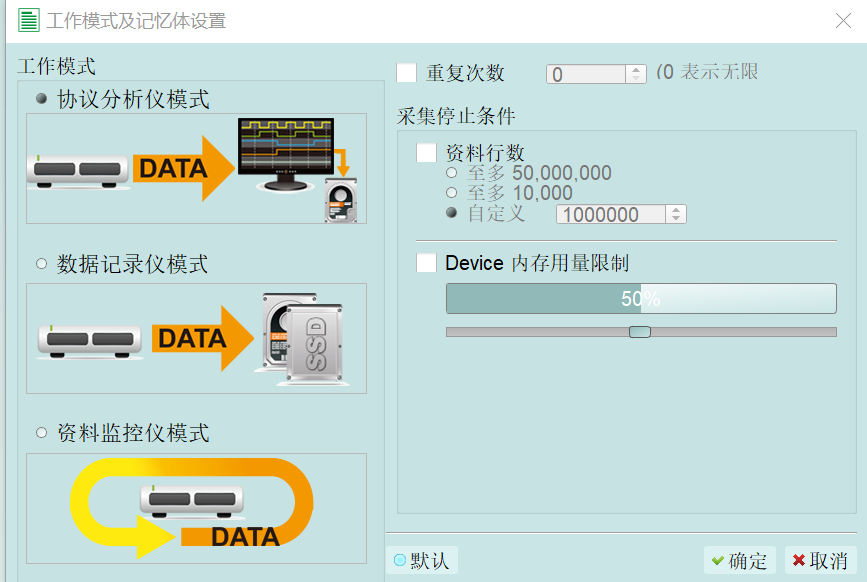

• 以上设定完成按确定后，返回主界面如下：
•

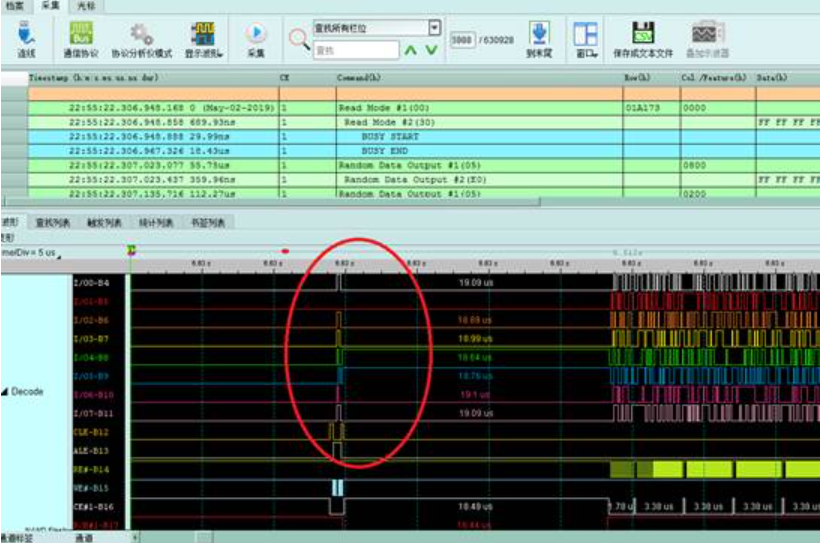

接下来可以选择是否显示波形，default是不选择的, 可以点选显示波形，这样的坏处就是数据储存量很大，动辄就上1GB, 但是这个功能也特别好用，可以用来判断自己的接线是否ok, 如下图, 所有data信号和control信号都有抓到正常状态跳变.
