基于ISO-16750道路车辆电子设备测试方案

前言-关于ISO-16750

随着电子产业科技日新月异,各种先进的电子产品大量的应用到车辆上 ,逐渐获得消费者的喜爱并改变用车的习惯。 。在汽车电子产品 的生命周期内,将会面临种使用环境和用车条件。随着时间的推移,这些环境和条件必将导致产品品质以及产品失效性等相关问题。

因此国际标准委员会 (I SO) 于 2003 年发布一份关于车辆电子电机环境实验标准又称 IS0-16750 ,此标准用于设备寿命周期内预期将要承受的真实环境 ,系统的向用户提供一组 国际公认的环境条件 、试验和要求。标准在形成过程中考虑了 下列环境因素。

世界地理和气候 ,车辆类型,车辆使用条件和工作模式,设备寿命周期 ,车辆供电电压, 以及在车辆内的安装位置等 ,为道路车辆电子设备安全做一完整的检验标准与安全上的测试依据。IS0-16750 是一个如何面对汽车电 子安全性随着各种环境条件所产生的 品质因素 ,以确保 道路车辆行车安全的规范。


IS0-16750涵盖测试范围

除了第一部分(IS0-16750-1)为通则与定义外,其余四部分分别为 :

电力负载(16750-2)

主要环境条件为直流电压,过电压等 12 项测试。 此部分并无安装位置区分,适用于任何道路车辆之电子装置。

机械负载(16750-3)

主要环境条件为引擎产生的正弦震动 ,行驶于道路的随机震动,搬运或凹凸路面所引 起的机械冲击 ,磨耗强度 ,碎石 冲击以及表面强度..等 6 项测试

气候负载(16750-4)

此负载测试环境条件有 16  项。归纳其主要环境条件则 分别 为高低温,温度变化 ,冰水冲击,温度冲击,防尘防水,盐雾,气体腐蚀 ,湿热,太阳辐射...9 项

化学负载(16750-5)

此负载测试包含 26  种液体 .包括机油,汽油,清洁剂, 液压油.等。

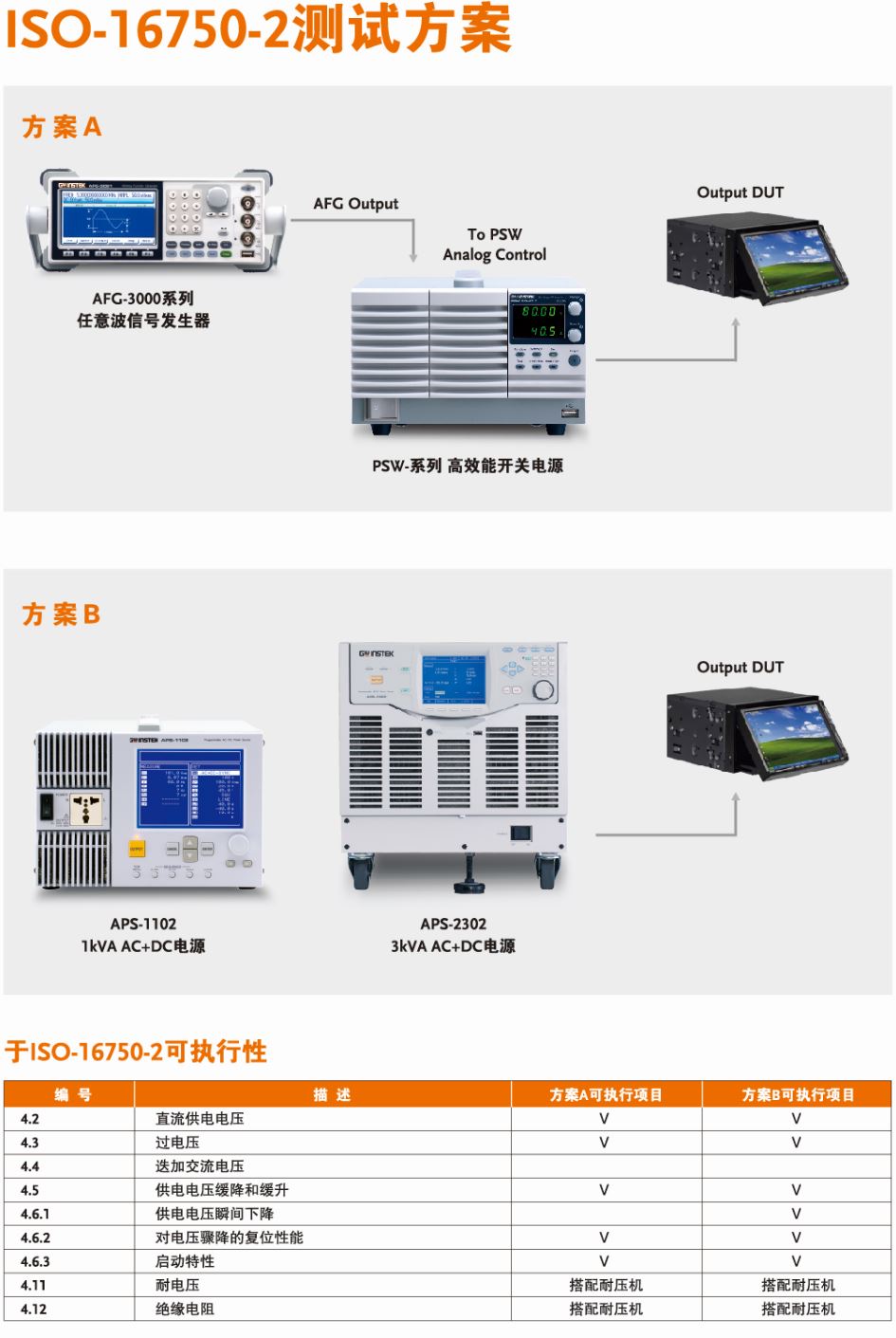

IS0-16750-2 测试项目

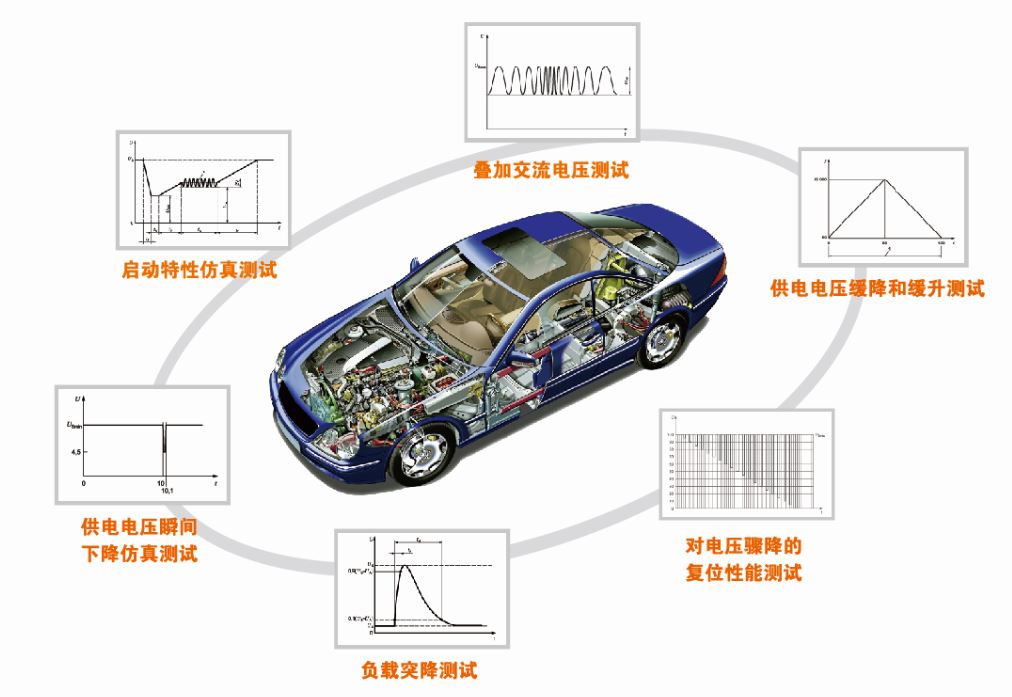

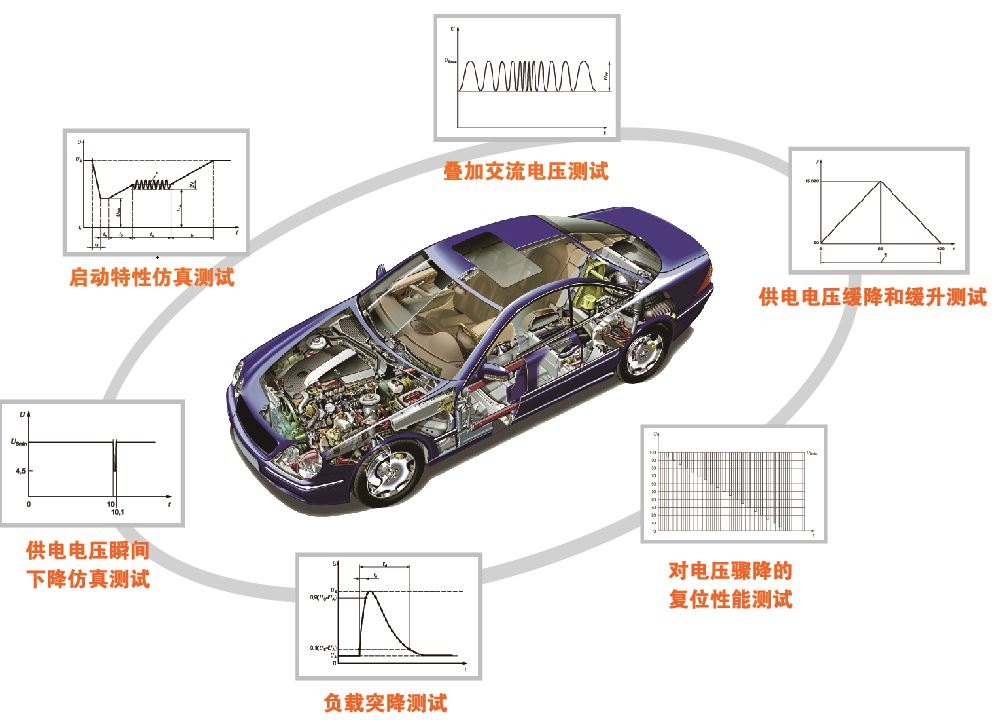

车辆使用之工作模式、电气分布系统设计、甚至气候条件的改变都将会导致供电 电压变化。 IS0-16750-2 章节主要在模拟车辆于启动,断路,低电压..等各种情况下车辆电气系统的的变化。测试项目包含 :

1.过电压测试                           6.开路实验

2.重迭交替电压                        7.短路保护

3.供应电压缰升以及缓降           8.压抗实验

4.电压中断实验                       9.绝缘阻抗测试

5.反向电压实验                       10.电磁兼容性测试




汽车电源常见的故障现象

 A:汽车内部电源切换过程

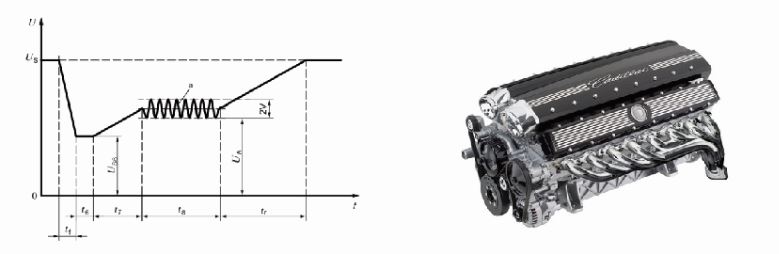

启动时:电池组和电动机之间的切换

行驶过程中 :多个耗电负载之间工作的交替

特殊情况 :由于线路虚接造成线路故障

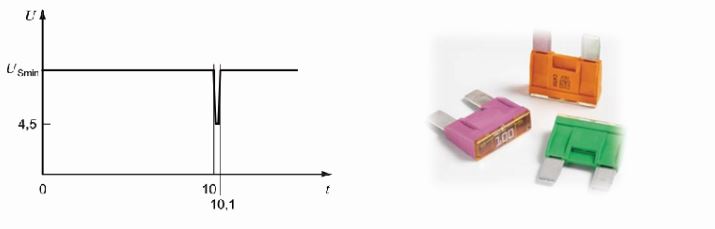

B:短路现象

短路造成电压跌落和供电中断,造成短路的原因:

绝缘损坏,连线故障,事故损伤等 短路保护主要由熔断器来实现

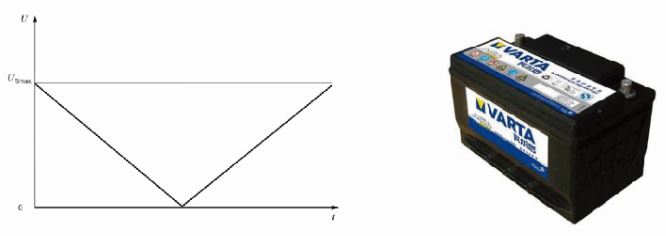

C:电池供电电压随耗尽状态而变化

工作条件变化时 ,极易导致车内直流供电经常产生过 中和跌落现象
