PCI Express 4.0 Electrical Test Set Up

目前应用最广泛的PCIE总线已经演进到了第4代，传输速率大幅提升到了16Gb/s，测试的要求也有了很大的变化。目前PCIE4.0相关的规范正在完善中，2017年10月，PCIE4.0Base Spec Rev1.0已经正式发布，在PCI-SIG组织的Workshop上已经进行了两次PCIE4.0 Preliminary Workshop，接下来在2018年4月27日举行的PCI-SIGWorkshop#105会进行首次PCIE4.0FYI Workshop，这标志这PCIE4.0的CEM规范和测试规范将很快确定下来，预定2018年年底，测试规范和测试方法就会完全确定，

在继续向下之前，有必要澄清一下PCIE规范和PCIE Workshop的一些术语。

每一代的PCIE规范都包括以下三种：

·       Base规范，定义芯片级的PCIE设备的行为特征

·       CEM规范，定义板卡级的PCIE设备的行为特征

·       Test 规范， 定义依据CEM规范的PCIE设备的具体测试方法

PCIE Workshop上进行的电气测试，一般分为三种，

·       Preliminary workshop，测试设备厂商会根据内部测试流程，测试一些厂商的产品，测试结果不会给厂商，主要目的是测试规范的开发

·       FYI Workshop，在FYI workshop上，厂商可以拿到测试结果，但是这个结果还不能作为最终的一致性测试的结果

·       Compliance Workshop，这是正式的PCIE一致性测试，如果通过测试，产品就可以加入到PCI-SIG的Integratorlist，是符合PCIE会操作性测试的产品

目前PCIE4.0的CEM规范和测试规范还在制定当中，现在一些业内领先的厂商，都已经在开发相应的PCIE4.0的产品，力科也推出了自己的PCIE4.0测试方案，来协助客户产品的研发。本篇文章，我们就来解读一下PCIE4.0测试的新的要求和新的方法。

PCIE4.0新的测试要求

   根据目前的测试规范， PCIE4.0物理层测试主要分为4个部分

1.     Transmitter test

2.     Transmitter Link Equalization test

3.     Receiver Link Equalization test

4.     PLL test

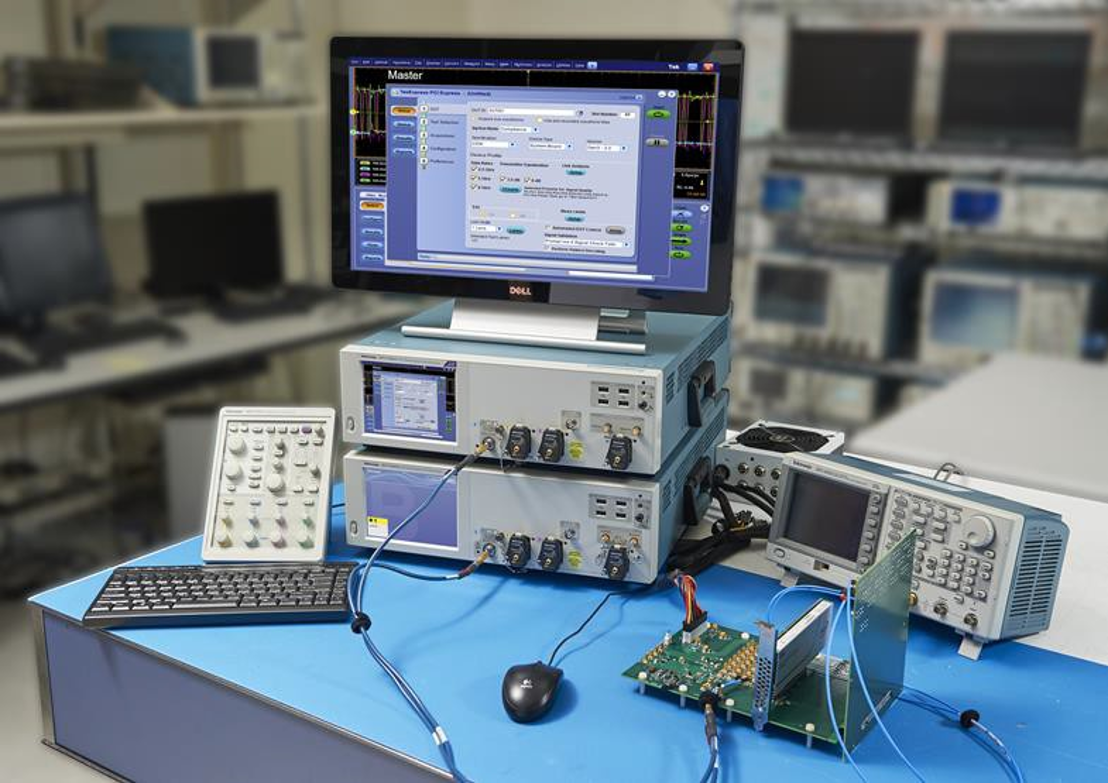

  PCIE4.0物理层测试首要设备是高带宽实时示波器，具体的带宽要求是CEM规范规定的，PCIE3.0要求的最低带宽是：13GHz，对于PCIE4.0，要求的示波器带宽为：25GHz，对于接收端测试需要的设备是一台高性能的误码仪，速率能否覆盖PCIE4.0的速率，并且能够提供PCIE4.0测试所需要的码型和噪声。
