Phoenix – 硬件参数
• 支持NVMe 2.0，PCIE Gen5 X4，兼容Gen3/4 X4
• 支持3.3V(M.2)，12V(U.2)
• 支持64/128/256块盘
• 支持满速性能测试
• 支持U.2 P3(PWRDIS)上下电
• 每个插槽均有独立可编程电源模块，可独立控制
• 支持温湿度范围：-40~150℃，可定制-80~180℃、10~98%
• 温度均匀度：空载：±1℃；满载：±3℃
• 温度波动：±0.2℃
• 快速升降温：1℃/Min，可定制5℃/Min
• 温度精度：0.1℃
• 独立可编程电源：支持±20%电压拉偏
• 外形尺寸WDH：2200mm*1350mm*2235mm (128DUT)
• 重量： 约1000kg（包含硬盘安装支撑架，未计算测试品重量）
• 支持NVMe 2.0，PCIE Gen5 X4，兼容Gen3/4 X4
• 支持3.3V(M.2)，12V(U.2)
• 支持64/128/256块盘
• 支持满速性能测试
• 支持U.2 P3(PWRDIS)上下电
• 每个插槽均有独立可编程电源模块，可独立控制
• 支持温湿度范围：-40~150℃，可定制-80~180℃、10~98%
• 温度均匀度：空载：±1℃；满载：±3℃
• 温度波动：±0.2℃
• 快速升降温：1℃/Min，可定制5℃/Min
• 温度精度：0.1℃
• 独立可编程电源：支持±20%电压拉偏
• 外形尺寸WDH：2200mm*1350mm*2235mm (128DUT)
• 重量： 约1000kg（包含硬盘安装支撑架，未计算测试品重量）
Phoenix – 硬件参数
功能参数

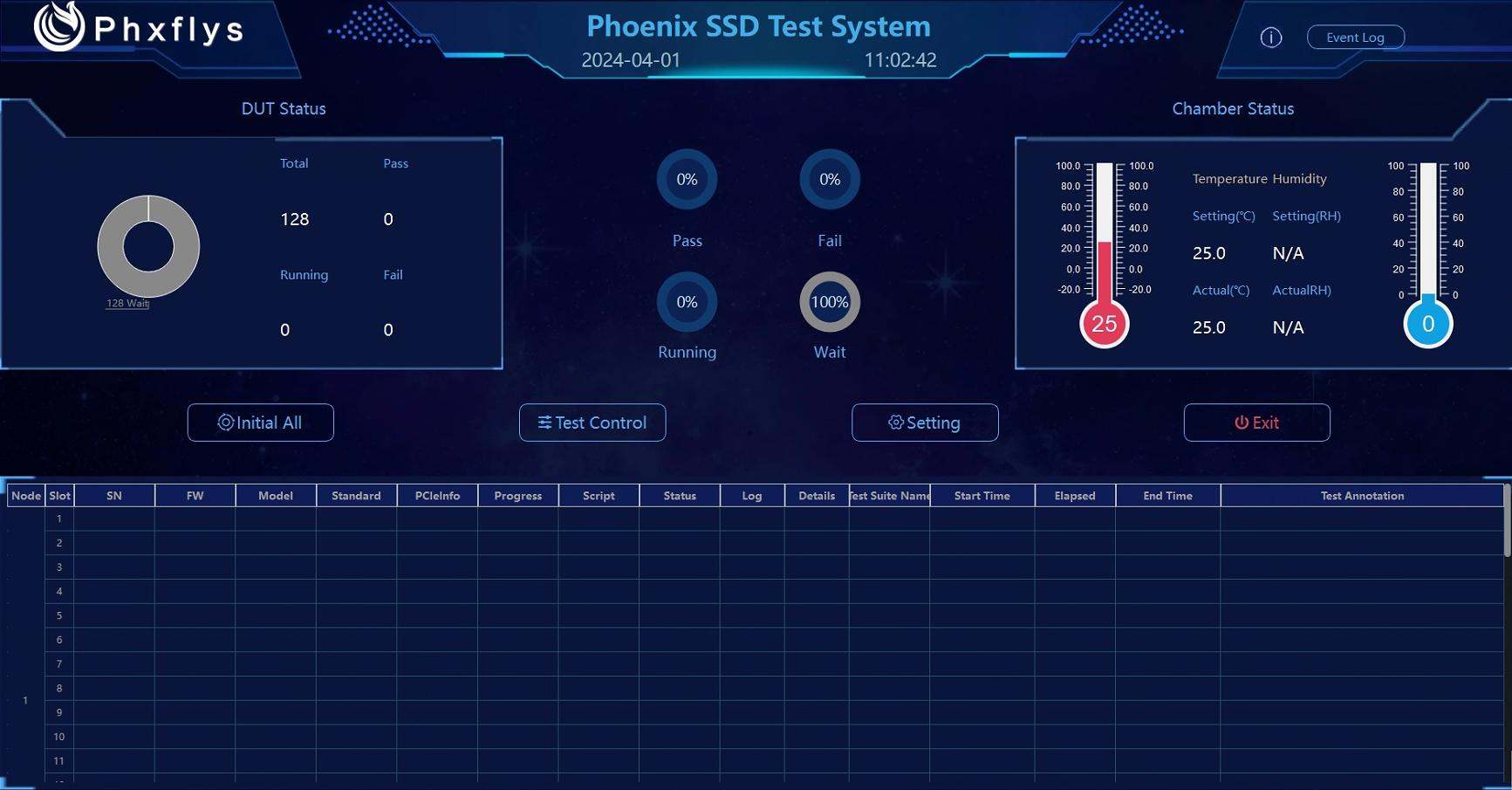

• Windows操作系统，功能强大的可视化UI 界面，让操作极简化
• 每个盘符均有独立的进度显示以及完整的测试日志
• 软件可编程正常掉电、异常掉电
• UI界面颜色区分，配合背板闪灯，实时监控、定位异常盘符
• M.2/U.2软件自动识别
• 遵循JESD219，支持NVMe 2.0协议
• 支持SMBus带外管理
• 支持PCIe RERST, Hot Reset, Link Reset, FLR etc.
• 支持多种电源状态下的功耗测量，电压拉偏（3.3V/12V，±20%）
• 可根据客户需要定制eBird 研发端1000+ case ，验证高低温下协议稳定性
• 数据校验：检查产品数据完整性

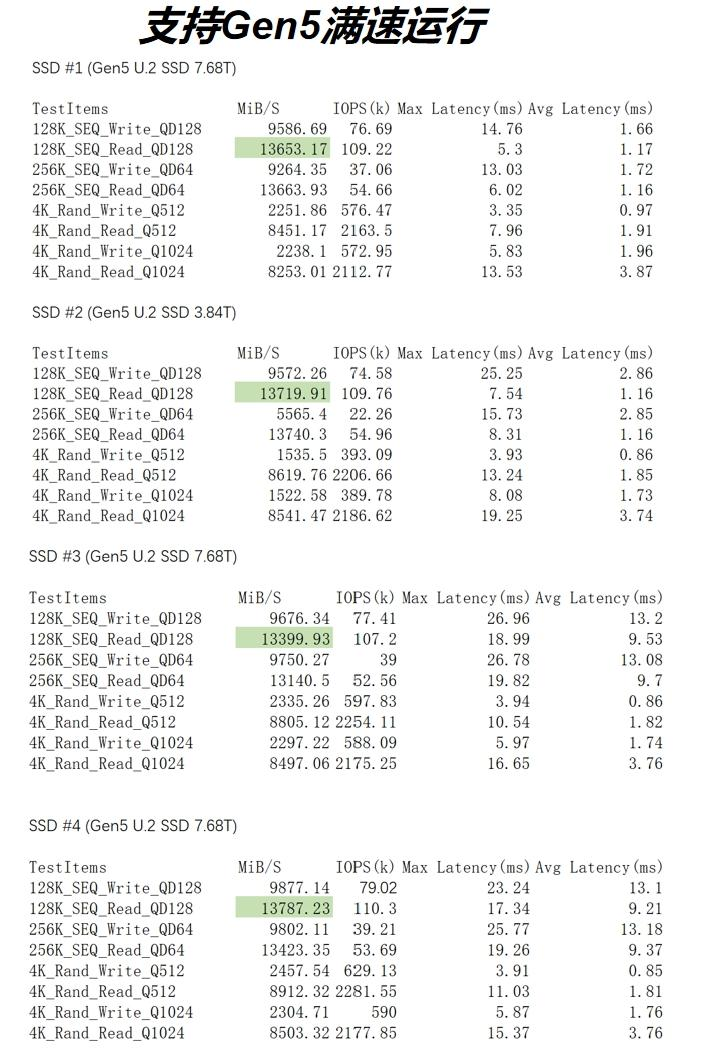

• 性能基准测试： 持续记录基准测试结果，测量产品在压力测试下的真实表现
• 可按用户需求灵活配置测试参数
• 自动生成测试报告：测试完成后，可自动生成测试报告，方便且直观

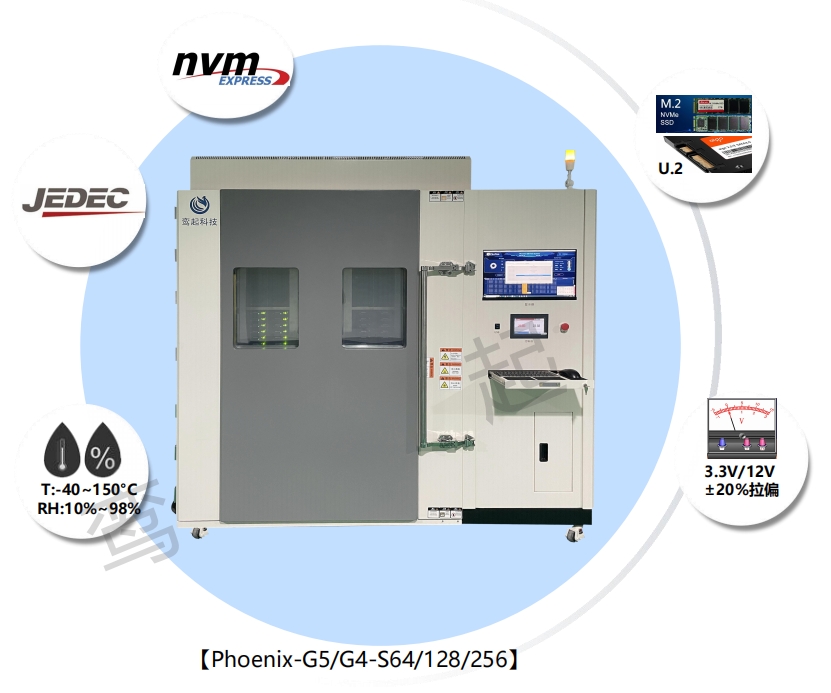

Phoenix量产端RDT测试设备

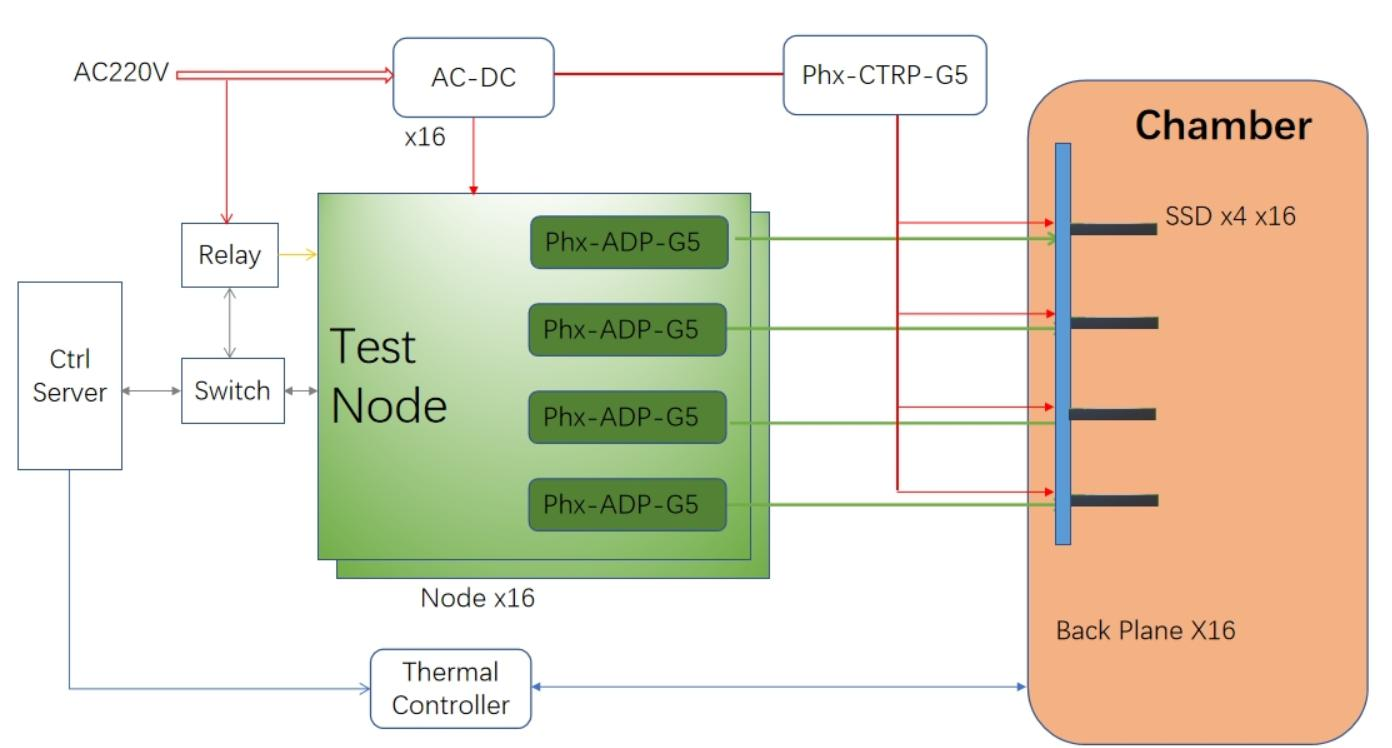

Phoenix – 硬件架构
Phoenix由一台控制中心(Control Server)及若干测试节点(Test Node)，辅助模块等组成可提供Gen5 SSD的满速并行测试

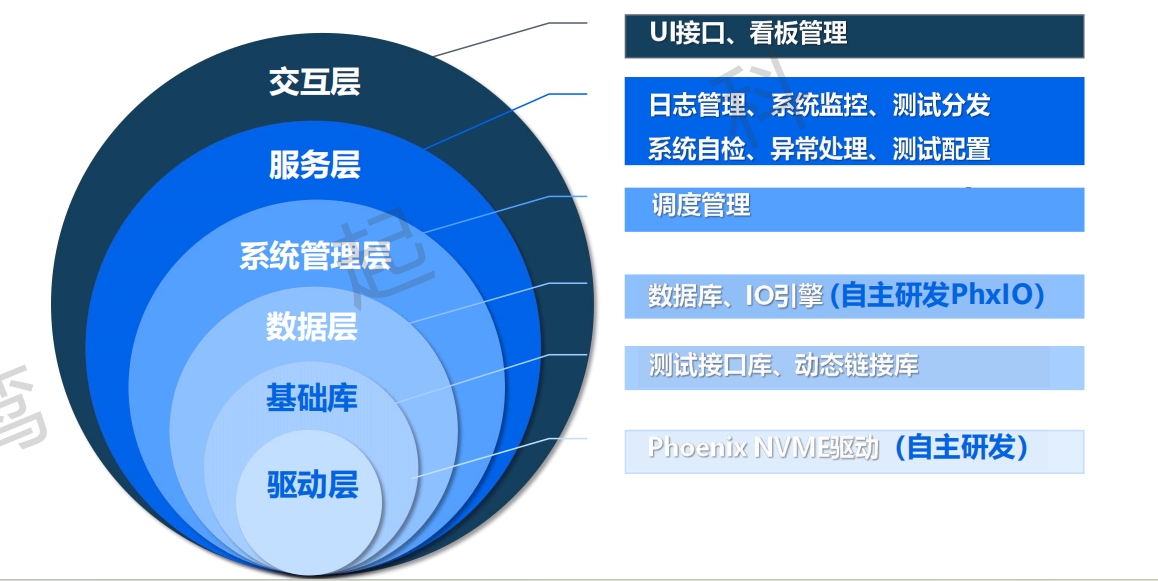

Phoenix – 软件架构
Phoenix软件系统采用 Control Server 架构模式，以 C/S 作为整个系统的大脑，负责系统的管理，监控，调度，测试分发等操作。C/S 可与每个 Test Node 进行互通，每个 Test Node 之间相互独立，互不影响。同时，C/S和 Test Node 之间在软件设计上采用解耦式设计，Control Server 的宕机不会影响各个 Slot 端口的测试执行。C/S支持断点续传，即重启 Phoenix SSD Test System 软件后，马上恢复对各个 Slot 的实时监控和管理，保持整个系统的可靠性。

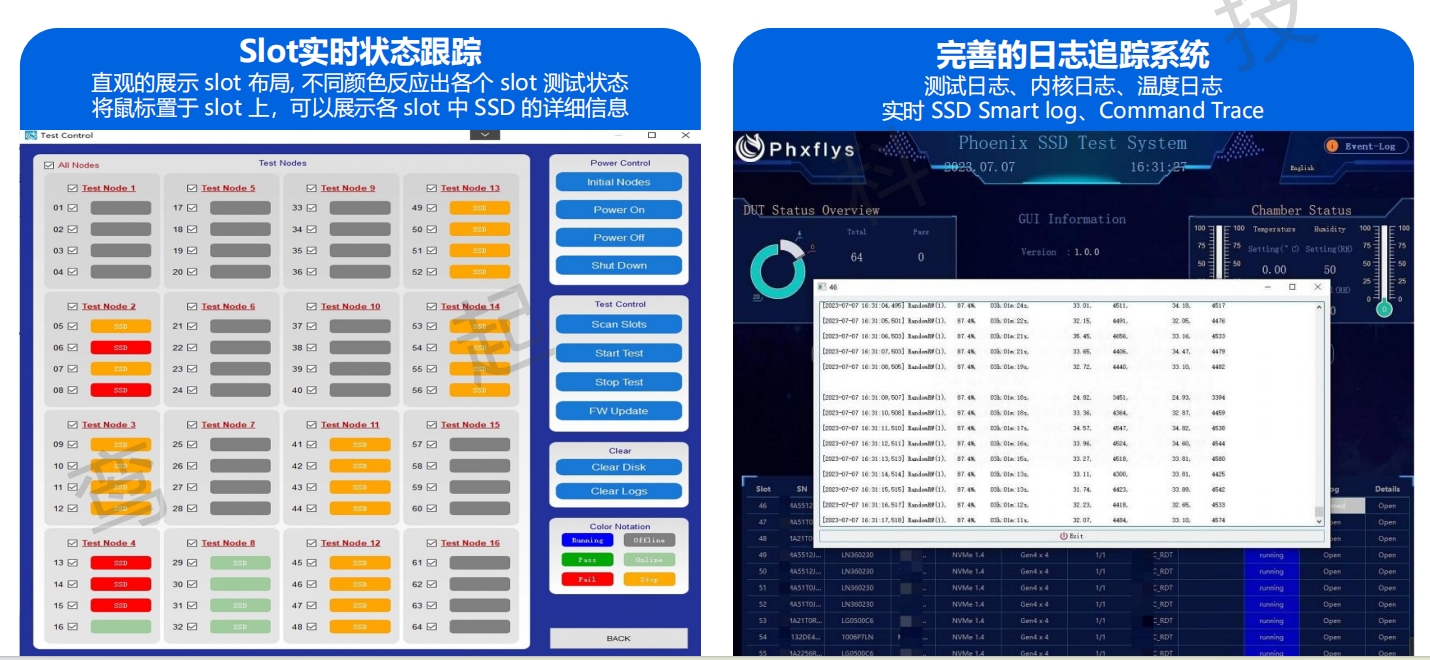

Phoenix – Slot日志实时跟踪

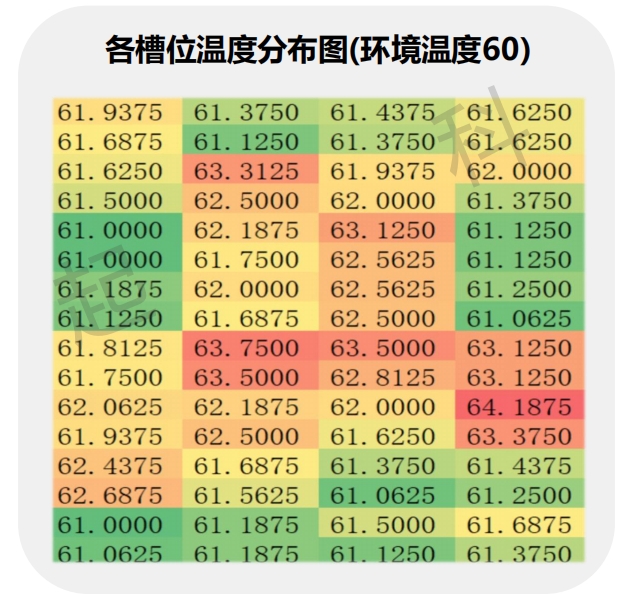

Phoenix – 温度均匀度实测数据
（64 Slot）实测满载温度均匀度达到参数要求±3℃

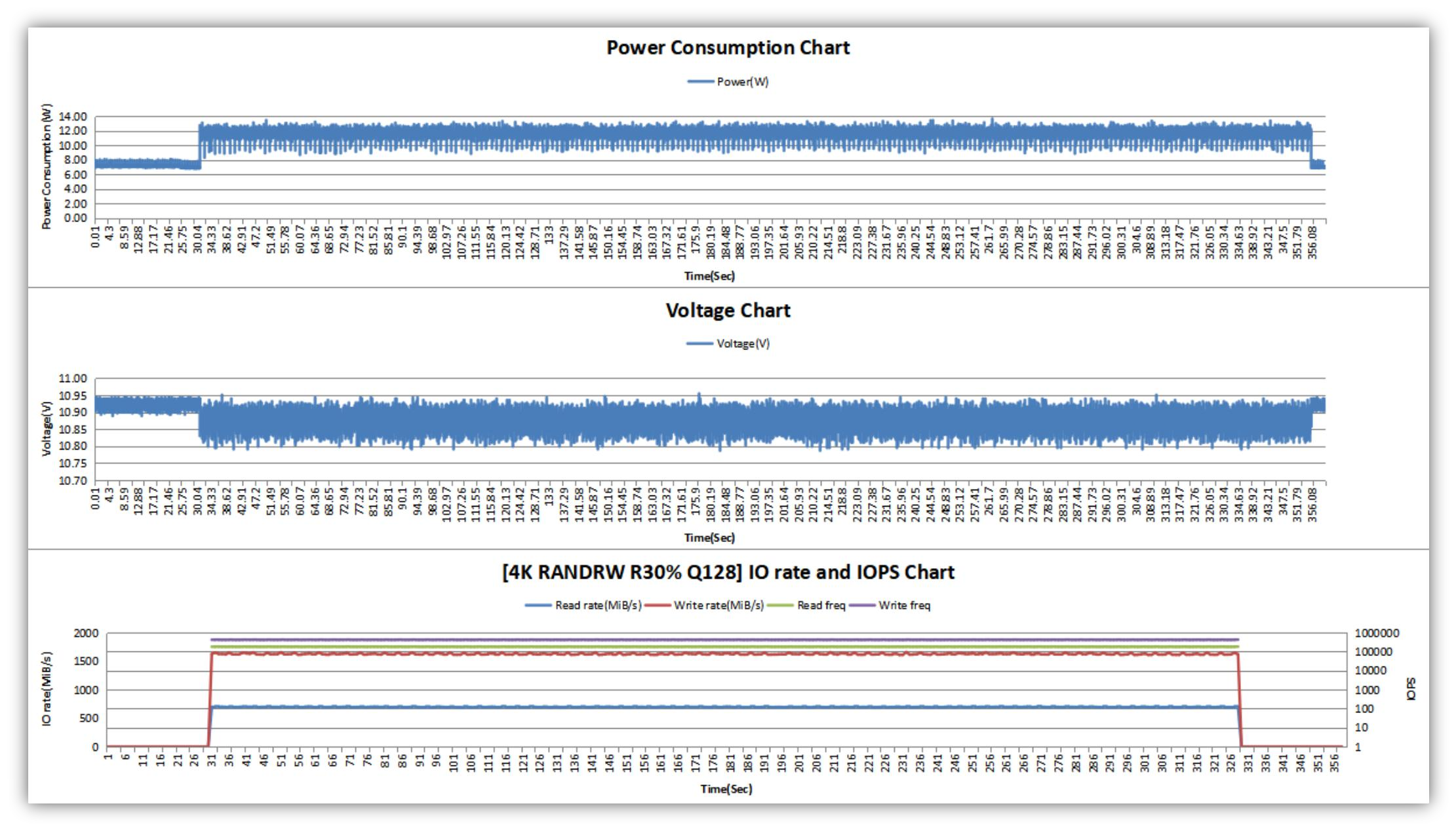

Phoenix – 电压功耗
通过自研的高精度电压/功耗采集模块，实时监控 SSD 在不同负载压力下的电压/功耗水平
