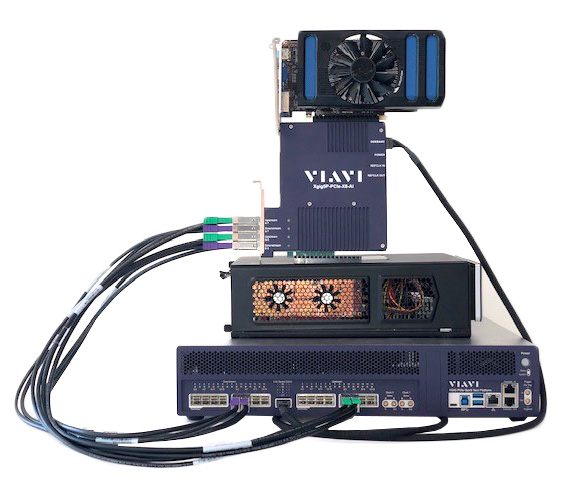

viavi Xgig 16 通道 PCI Express 5.0 机箱
在同一平台上结合了分析仪、协议训练器和干扰器功能,并支持最新PCIe、NVMe 和 CXL 规范,以及同步多用户分析仪功能。
适用于 PCI Express® 5.0 的 VIAVI SolutionsXgig® 5P16 分析仪/协议训练器/干扰器平台是一个集成系统,允许在同一平台上实现分析仪、协议训练器和干扰器功能,使用户能够经济高效地配置设备,以满足其个人和特定需求。此平台支持链路和事务测试、分析和高级调试,提供旨在缩短问题解决时间的触发和搜索功能,以及减少设置时间的接口适配卡自动调谐。Xgig 软件工具支持最新的 PCIe、NVMe 和 CXL 规范。这一多功能平台还支持分支,最多可同时由四个用户同时捕获多条链路,从而增强工具灵活性并降低总拥有成本。辅助端口允许多机箱操作。
特点
32GTps 的 PCIe 5.0 数据速率操作。与其他 PCIe 数据速率 2.5、5.0、8.0 和 16 GTps 完全兼容。
最高 16 通道的链路宽度,包括 1、2、4、8 通道。
256 GB 内存(128 GB 上行及 128 GB 下行)。
为一次进行多种类型 Trace 捕获备有内存分割
主机与客户端连接,可用于远程调试(使用以太网)或本地调试(使用 USB)。
SMB 捕获和触发器或实现 NVMe 管理接口 (NVMe-MI) 观测。
允许在多个用户同时使用的情况下同时捕获多条链路。
可对所有协议栈层上的所有 PCIe、NVMe 和 CXL 流量进行解码,包括 TLP、DLLP 和 PHY 层数据包。
灵活的触发器事件包括训练序列、有序集、队列对、PRP、SGL、SMB 等
可将最多四个 Xgig 机箱的捕获级联到单一轨线视图中。
全面支持 PCI Express LTSSM 分析。
现场可更换电源。
LED 可快速指明电源和链路状态。
包括一年硬件和三年软件保修。
与 VIAVI Xgig 软件工具套件配合使用:Trace Control、Trace View、Expert™、Serialytics™。
支持多种接口适配卡(CEM、U.3 等)。

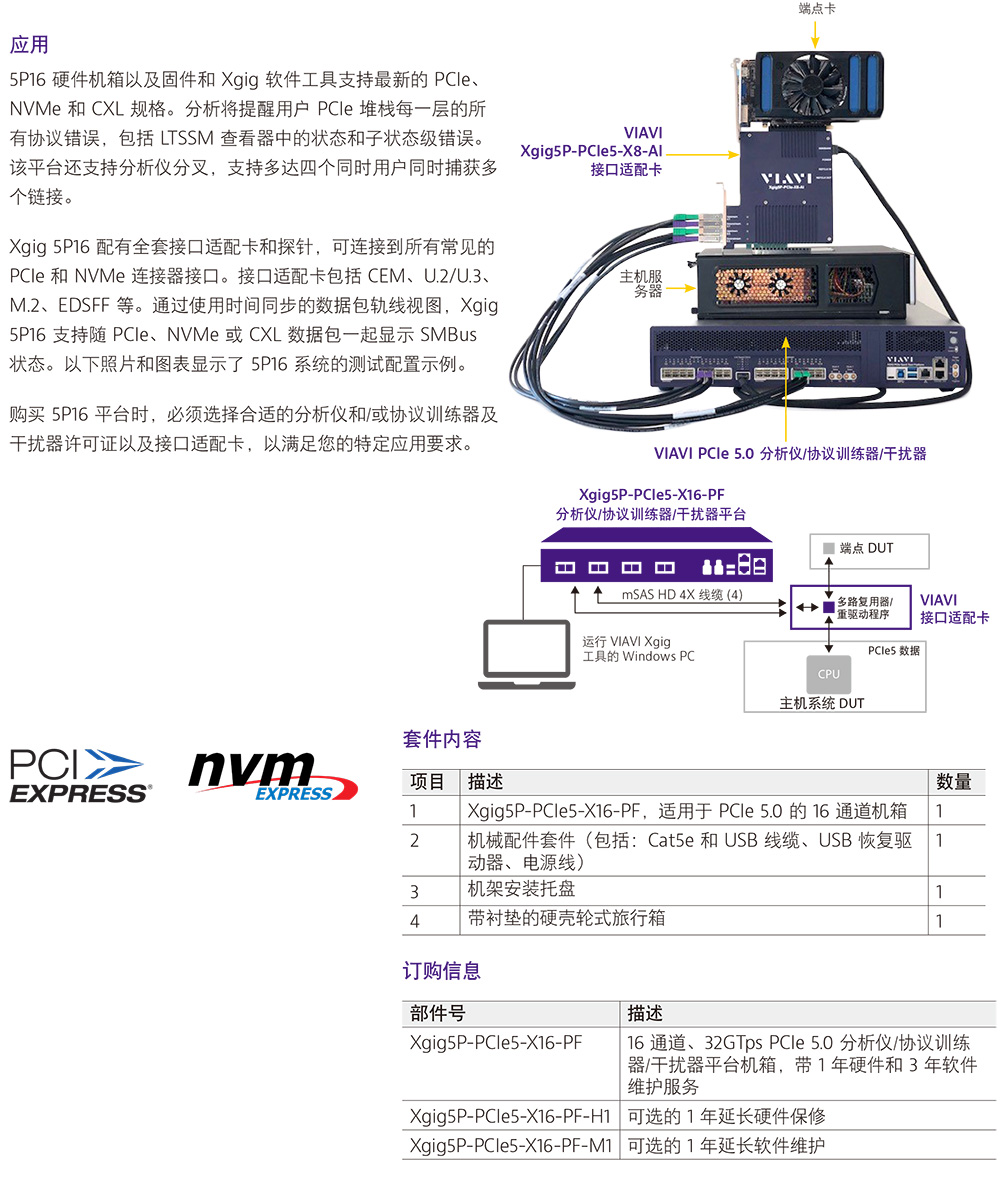

应用
提供全速数据捕获和错误注入,可对 PCIe 协议进行详细的功能和性能分析
用于 IC 开发、调试和验证、子系统和系统级测试、固件和驱动程序开发和验证以及性能分析
优势
在同一平台上支持完整的分析仪功能以及协议训练器或干扰器操作,使用户能够经济高效地配置设备,以******限度地满足其个人和特定需求。
平台支持分支,支持多个用户同时捕获多条链路,而辅助端口允许多机箱操作
接口适配卡自动调谐可缩短设置时间
链接和事务测试、分析和高级调试,提供旨在缩短问题解决时间的触发和搜索功能
