A2B车机音频测试解决方案

ABTEC Ax音频分析仪凭借高性价比、卓越系统性能及丰富扩展能力，全面覆盖音频测试全场景，成为消费与专业类音频产品的优选测试设备。针对车机测试，音频分析仪搭配滤波器即可完成核心音频性能检测;联动FM/AM信号发生器及其他信号源，即可实现全场景测试。

（1）AUX/USB/FM/AM音频测试

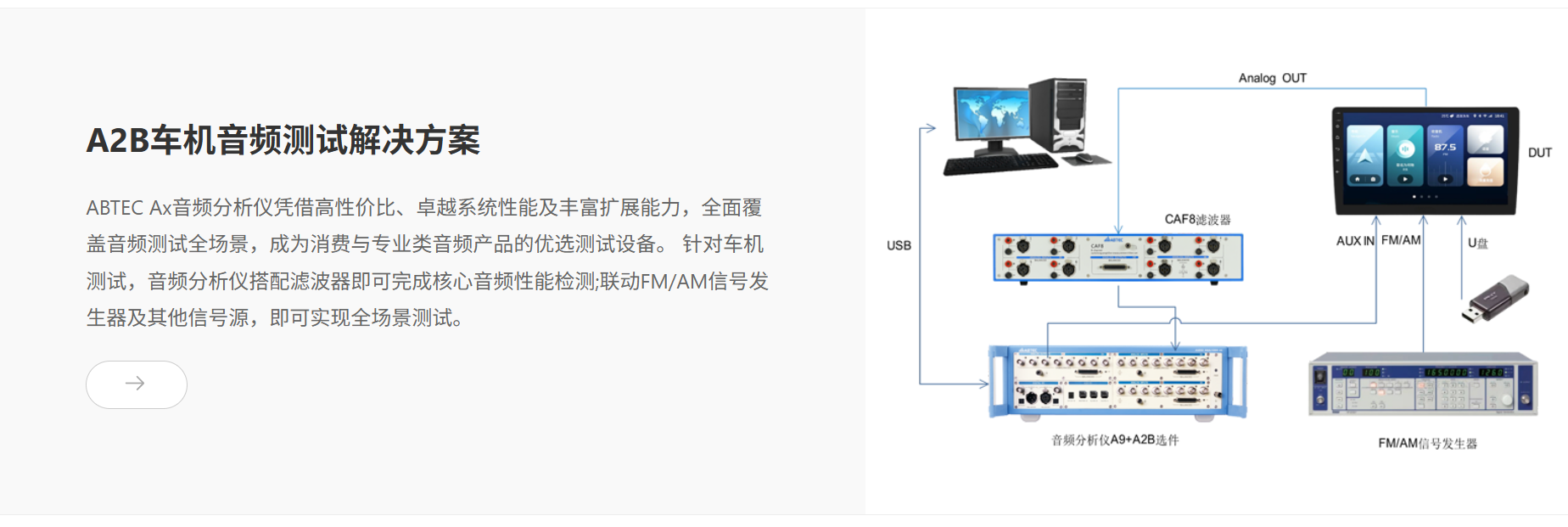

通过音频分析仪、高频信号发生器及标准音源分别为车机AUX、FM/AM以及USB接口输入标准测试信号，经车机处理并输出至负载电阻后，由音频分析仪采集信号并通过上位机软件分析失真度、信噪比、分离度等指标，以验证各接口音频质量。

（2）蓝牙音频测试
蓝牙音频测试：蓝牙盒B18-A与车机蓝牙A2DP连接，音频控制软件生成测试信号给B18-A经蓝牙传给车机，音频分析仪模拟输入端采集车机输出信号，上位机软件分析并显示结果。
蓝牙通话测试：蓝牙盒B18-A与车机蓝牙HFP连接，音频分析仪模拟输出信号经功放后推动人工嘴发声，车载MIC采集信号并将其传给B18-A，进而给到测试软件进行数据分析。

（3）A2B链路测试
车机中控作为Master，音频分析仪A2B选件作为Slave
下行链路测试：车机中控通过A2B下传的信号，给到A2B选件的Slave口，再由ATC软件进行数据分析，从而判断车机中控下传的信号是否正确。
上行链路测试：音频分析仪A2B选件输出测试信号给车机中控，测试车机中控接收信号是否正常。

配置清单

序号	设备名称	型号	数量
1	音频分析仪	A9	1
2	A2B接口选件	AB-A2B	1
3	数字蓝牙适配器	B18-A	1
4	D类功放滤波器	CAF8	2
5	FM/AM信号发生器	VP-8196	1
6	电声测试接口	PA01	1
7	人工嘴	AM02	1
8	测试电脑	定制	1

注：仅为配置示例，具体以实际需求为准

系统核心部件
音频分析仪A9系列
A2B接口选件AB-A2B
数字蓝牙适配器B18-A
D类功放测量滤波器CAF8
