A2B汽车功放音频测试解决方案

多通道与同步测试：功放输出通道高达32路，对测试设备采集通道数与同步性提出极高要求。数字总线测试适配：随着A2B等车载音频总线的大量普及，对测试设备的接口适配提出新需求。非线性失真：目前主流的D类功放易受电感元件影响出现非线性失真，需精准测量不同功率、频率下的THD+N，这对测试设备的性能提出了进一步要求。

方案概述

随着汽车音频向多声道、智能化、数字化方向发展，再加上车内复杂环境与新总线技术的普及，汽车功放音频测试在通道同步、总线适配、失真控制等多个方面遭遇新挑战。

多通道与同步测试：功放输出通道高达32路，对测试设备采集通道数与同步性提出极高要求。
数字总线测试适配：随着A2B等车载音频总线的大量普及，对测试设备的接口适配提出新需求。
非线性失真：目前主流的D类功放易受电感元件影响出现非线性失真，需精准测量不同功率、频率下的THD+N，这对测试设备的性能提出了进一步要求。

方案简介

（1）采用音频分析仪内置A2B接口模块

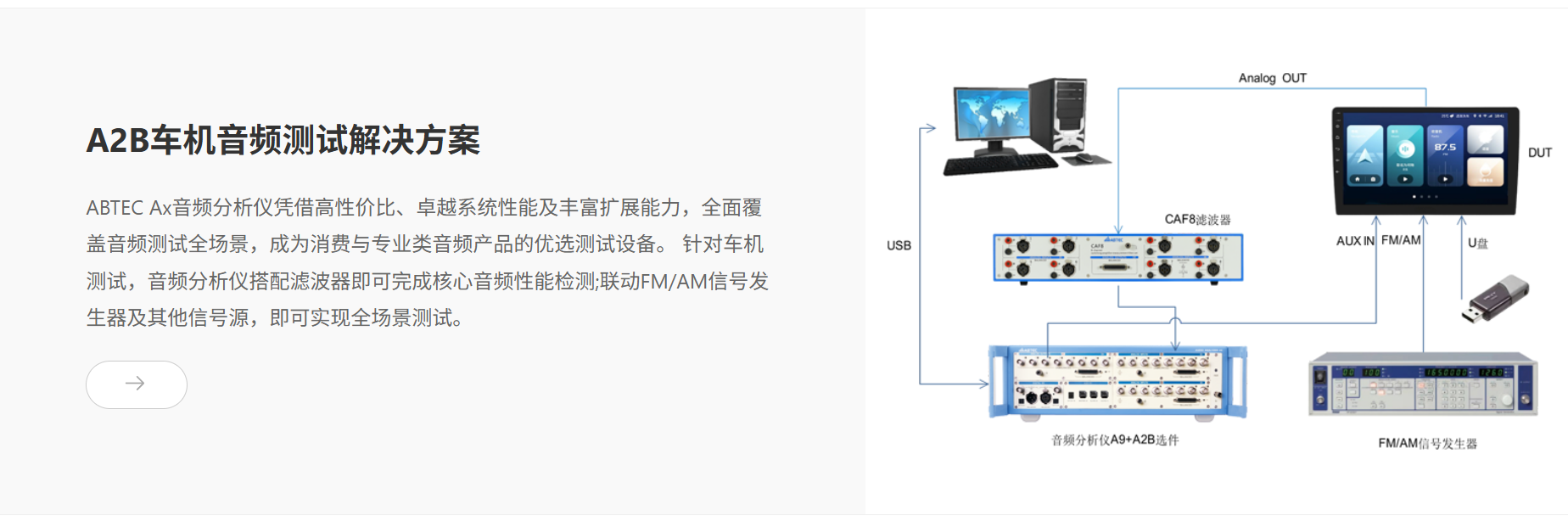

音频分析仪A2B接口输出信号给汽车功放，经功放处理后给CAF8滤波处理，最后传回分析仪模拟输入端，ATC软件分析并显示测量结果。

（2）采用独立的A2B音频接口

ATC生成测试信号经ASIO给A2B音频接口，进而给功放，功放输出先给CAF8滤波后再给分析仪模拟输入，ATC软件分析并显示测量结果。

注：当音频分析仪模拟输入为24或32通道时，无法加装内置A2B接口，此时可以选择A2B音频接口

测试项目

输出幅度/功率/增益	互调失真
通道平衡度	信噪比
相位响应	本底噪声
分离度（串扰）	THD+N vs 功率曲线
频率响应	延迟时间
总谐波失真/各阶谐波失真	动态范围

配置清单

序号	设备名称	型号	数量
1	音频分析仪	A9	1
2	A2B接口选件	AB-A2B	1
3	D类功放滤波器	CAF8	2
4	测试电脑	定制	1

系统核心部件

音频分析仪A9系列

A2B接口选件AB-A2B

A2B音频接口A2B-ADIO

D类功放测量滤波器CAF8
