触发模式
触发模式决定着示波器是否根据信号条件绘制波形。常用的触发模式包括正常触发模式和自动触发模式。在正常模式下,只有在输入到达设置的触发点时,示波器才会扫描;香则(在模拟示波器上),屏幕是空白的,或(在数字示波器上)冻结在最后采集的波形上。正常模式可能会迷失方向,因为如果电平控制功能节不当,您起初可能看不到信号。即使在没有触发时,自动模式仍会导致示波器扫描信号如果不存在信号,示波器里的定时器会触发扫描。这保证在信号没有导致触发时显示画面不会消失。在实践中,您可能要同时使用这两种模式:正常模式,因为它可以只观察关心的信号,即使触发发生速率较慢;自用动模式,因为它要求的调节较少。许多示波器还包括单一扫描专用模式、视频信号触发或自动设置触发电平功能。
触发耦合
正如可以为垂直系统选择AC耦合或DC耦合一样,您可以为触发信号选择耦合类型。除AC和DC耦合外,示波器可能还有高频抑制、低频抑制及噪声抑制触发耦合功能。这些专用设置适合从触发信号中消除噪声,防止假触发。
触发释抑

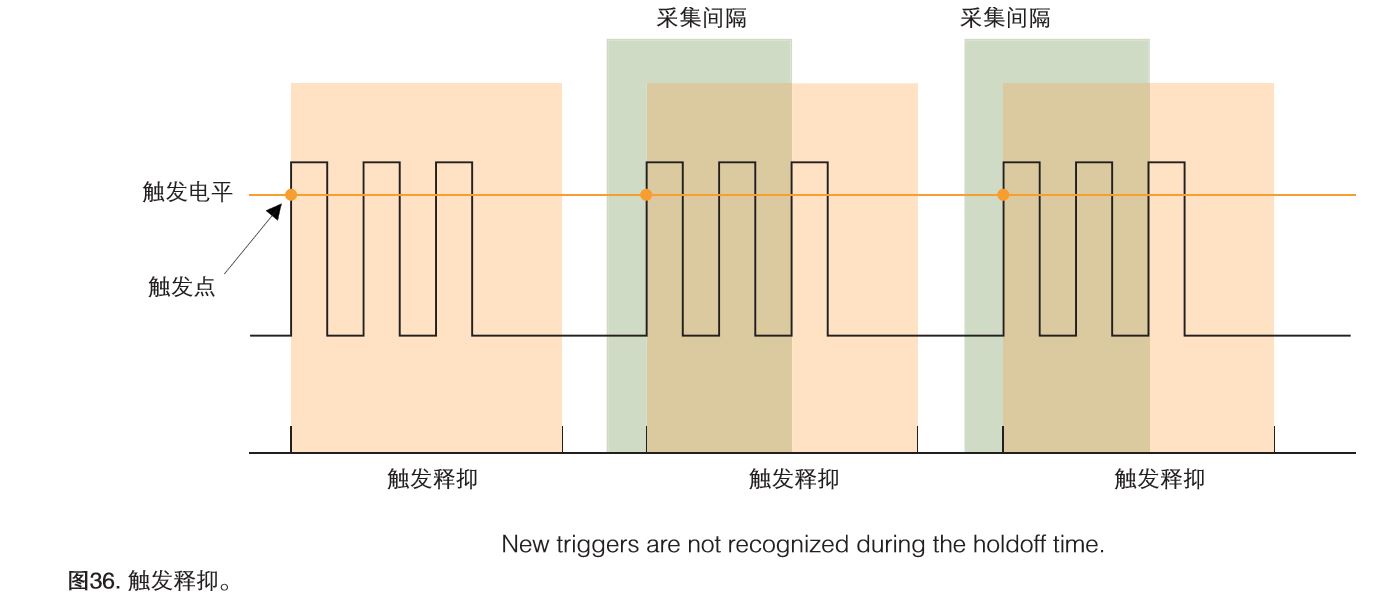

使示波器触发信号的正确部分有时要求大量的技巧。许多示波器拥有专用功能,可以更轻松地完成这一任务。触发释抑是有效触发后可以调节的一段时间周期,在此期间,示波器不能触发。这种功能适用于触发复杂的波形形状,以便示波器只触发合格的触发点。图36显示了怎样使用触发释抑帮助创建实用的显示画面。
