Tektronix泰克 TMT4 Margin 测试仪
  • 概 要
  • 规格表
  • 选附件
  • 产品资料

作为业界第一款专用的发送/接收 (Tx/Rx) 通道 Margin 测试工具,泰克 TMT4 使您能够在数分钟内(而不是数天内)轻松评估 PCIe® 第 3 代和第 4 代设计的链路运行状况。作为被测设备 (DUT) 的Active链路伙伴,该仪器可以通过协议控制预设值(preset),并快速显示眼图及其相关链路训练参数,从而深入了解每条lane或每个预设值(preset)的潜在设计缺陷。 PCIe® 和 PCI Express® 是 PCI-SIG 的注册商标和/或服务标志。


简单、快速的PCIe lane Margin测试

TMT4 Margin 测试仪是现有误码率测试仪 (BERT) 和示波器解决方案的有益补充, 用于执行 Margin测试。与 BERT 和示波器系统不同,TMT4 Margin 测试仪具有简单的设置、配置和用户界面,******限度地降低了资深工程师确保测试系统被正确的设置以便测试的需要,并使广大用户团队能够快速评估 Margin测试仪与DUT 之间链路的运行状况。其针对性的 Tx/Rx 功能使您能够捕获链路两端的 PCIe3和PCIe4通信问题,并使团队能够在数分钟内,评估多达16条lane的PCIe4链路的运行情况,覆盖0到9的所有预设值(preset)。

设置简单,快速提供结果

使用前面板、Web 浏览器或 Rest API 来控制 TMT4 Margin 测试仪。提供两个扫描选项:快速扫描和自定义扫描。两者都包括 DUT Tx 和 DUT Rx 测试。在快速扫描中, Margin测试仪和 DUT 执行自然的链路协商,以确定通过哪些预设值(preset)进行通信。自定义扫描通过迫使 DUT 进入特定的预设值(preset),提供给用户更多的参数,以便针对特定的测试调整这些参数。

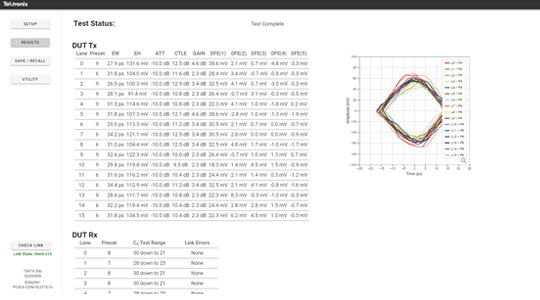

PCIe Margin Tester Quick Scan

为 PCIe 链路两端快速提供结果

使用 TMT4 Margin 测试仪,只需两分钟即可评估链路的运行状况。

  • DUT Tx 测试提供 2 项关键数据: 在 Margin测试仪接收机处测量的每个lane的各预设值(preset)对应的眼图,和 Margin测试仪用于将眼图张开显示的接收机训练参数
  • DUT Rx 测试是对 DUT 接收路径进行的功能评估。该测试旨在确定,在预期的操作范围内, Margin测试仪发射的信号在出现误码前可以衰减多少

全套的 PCIe 适配器和线缆

TMT4 Margin 测试仪支持最常见的 PCIe 接口形式,提供了 11 种适合 CEM、M.2、U.2 和 U.3 的适配器。一根带有高密度 PCIe 连接器的 16 lane带状线缆,可将 Margin测试仪连接到除 M.2 边沿适配器之外的任何适配器,M.2 边沿适配器具有自身的集成线缆,以适应不同的插入损耗规格。

Supports PCIeCEM, M.2, U.2, and U.3 Form Factors
