适用于 PCI Express 5.0 平台的接口适配卡模块
PCIe 5.0 16 通道 CEM 接口适配卡可以调试和验证新的 IC、新的系统硬件设计、FPGA 固件以及验证系统 BIOS 和软件。

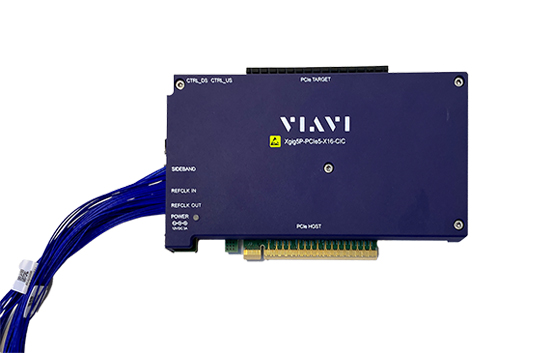

适用于 PCI Express® 5.0 的 VIAVI Solutions Xgig® 16 通道 CEM 接口适配卡支持调试和验证新 IC、新系统硬件设计、FPGA 固件、系统 BIOS 和软件验证，并支持制造测试。它提供 VIAVI PCIe 5.0 分析仪/协议训练器/干扰器机箱和被测系统之间的连接。此接口适配卡安装在 16 通道 PCIe CEM 插槽中，这种插槽在许多服务器、工作站和台式 PC 上都很常见。它以 32GTps、PCIe 5.0 速率运行，跨 16 个通道（双向）。
特点
支持最多 16 通道的链路宽度
最高以 32GTps、PCIe 5.0 速率运行
向下兼容 PCIe 1.0、2.0、3.0 和 4.0，数据速率为 2.5、5.0、8.0 和 16GTps
顶部边缘 16 通道 CEM 插槽连接器支持所有端点 DUT 适配器卡
底部边缘 16 通道 PCB 指形连接器安装到主机测试系统的 16 通道 PCIe 插槽中
数据路径使用高速线性再驱动器，确保以最小的调谐工作量捕获良好的信号
支持通过定制电缆触发和捕获分析仪边带信号
接口适配卡电源独立于主机系统。附带 120/220 交流输入、12V/3A 直流输出转换器
定制的可更换支架能够稳固的机箱和端点卡的安装
LED 提供电源和操作的快速指示
格式：设计基于 16 通道卡机电 (CEM) 规范
尺寸：230 毫米（深度）x 185 毫米（高度）x 15 毫米（厚度）
应用
受 VIAVI 分析仪工具支持，可使用滤波器、触发器等进行轨线捕获
支持错误注入以进行深入的系统分析
与 VIAVI Xgig5PK-PCIe5- X16-PF 分析仪/协议训练器/干扰器机箱平台配合使用
优势
提供一致、可重复的链路训练、均衡协商和其他数据捕获
