产品展示
HBM传感器丨HBM称重仪表丨数字 AED 传感器仪表
  • 概 要
  • 规格表
  • 选附件
  • 产品资料

转换模拟信号为数字信号

AED 能够让传感器嵌入过程控制系统更容易,更方便。 AED 可以将模拟称重传感器转换为数字信号。AED 可以让你系统具有数字精度。

简单,直接且高效: 设置你的 AED 非常简单,可以通过电脑直接配置。并且通过 总线系统 只需几步就可以完成.

AED 测量链包括以下3个部件:

  • 放大板 AD103C
  • 带有额外接口的主机,EMC 保护等.
  • AED Panel32 软件.

AED 放大板

AD103C

AD103C 数字传感器仪表 能够让你的过程控制和监控更容易,方便。AD103C 将传感器的信号数字化,无需进行其他更改。因为 AED 仪表能够让你现在的称重系统具有数字精度。

简单,直接,强大: 设置 AD103C 传感器仪表 非常快速,可以通过电脑直接设置。AED 仪表主机的总线结口可以减少安装时间。

AD103C 是一个 直流放大板。AD103C同样可以用于动态和静态称重,例如,分选秤,多头组合秤,灌装,动态邮包秤等。RS-232 接口 可以直接连接 PC.

关键特性:

  • 直流放大器
  • 用于静态和动态称重
  • 通过 RS-232 接口和电脑直接连接
  • 10000 分度, 等级 III 按照 OIML R76
  • 高传输速率和精度
  • 用户设置内存
  • 灌装,和分选功能集

AD104C

AD104C 放大板可将模拟信号转换为数字信号。配有4个触发功能和两个限位开关。 AD104C 放大板提供将模拟传感器转换为数字系统的另外一种方法。(FIT® 和 AED).

可调输出速率最大到 200 测量值/秒, 处理,滤波方式和设置选项同样适合分选和灌装设备。

AD104C 带有 RS-232 和 RS-485 4线接口. AD105C 提供 RS-485 2线通讯接口.

AD104C is only available in units of 50 pieces. Demo kit available on request.

AD105C

AD105C 放大板可将模拟信号转换为数字信号。配有4个触发功能和两个限位开关。 AD105C 放大板提供将模拟传感器转换为数字系统的另外一种方法。(FIT® 和 AED).

可调输出速率最大到 200 测量值/秒, 处理,滤波方式和设置选项同样适合分选和灌装设备。

AD104C 带有 RS-232 和 RS-485 4线接口. AD105C 提供 RS-485 2线通讯接口.

Only available in units of 50 pieces. Demo kit available on request.

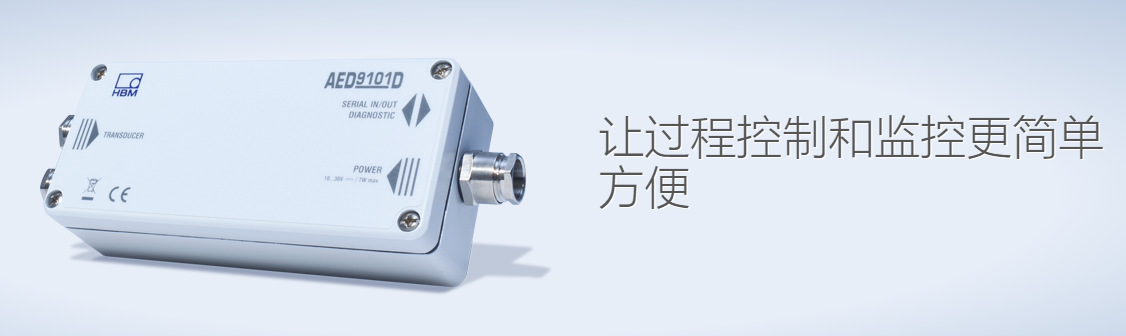

AED 仪表主机

AED 仪表主机提供多种接口连接到 AD103C 放大板。 AD103C 可以将模拟信号转换到数字信号。AD103C 放大板 可以用于所有的 AED 仪表主机. 不同的仪表信号提供不同的接口和电源. 在下表你可以选择不同的接口的传感器仪表用于不同的应用 …:

接口

接口

外部电源

外部电源

RS-232

接口

RS-485
2线
(诊断)

外部电源

RS-485
4线

CANopen

Device
Net

Profibus
DP V1

AED 9101D

接口

外部电源







6 ... 30 V

AED 9201B

接口

外部电源







18 ... 30 V

AED 9301B

接口



外部电源







18 ... 30 V

AED 9401A*

接口



外部电源





18 ... 30 V

AED 9501A*

接口



外部电源





10 ... 30 V

* AED 9401A 和 AED 9501A 可选以太网关。

关键特性:

  • RS-232, RS-485, CANOpen, DeviceNet, Profibus DP V1 接口
  • 两个控制输入和4个限位值输出
  • 诊断功能
  • 保护等级 IP65
  • EMC 认证
  • 电源断电情况下缺省和用户配置参数保存

以太网关

AED 9401AAED 9501A 和 FIT® 数字称重传感器 可以选择以太网关,以便集成到控制系统中。

特点 (静态和动态称重) :



  • 精简的内部数据流,
  • 更快的处理速度
  • 并 节省费用.


AED 仪表主机

AED 仪表主机提供多种接口连接到 AD103C 放大板。 AD103C 可以将模拟信号转换到数字信号。AD103C 放大板 可以用于所有的 AED 仪表主机. 不同的仪表信号提供不同的接口和电源. 在下表你可以选择不同的接口的传感器仪表用于不同的应用 …:

接口

外部电源

RS-232

RS-485
2线
(诊断)

RS-485
4线

CANopen

Device
Net

Profibus
DP V1

AED 9101D







6 ... 30 V

AED 9201B







18 ... 30 V

AED 9301B









18 ... 30 V

AED 9401A*







18 ... 30 V

AED 9501A*







10 ... 30 V

* AED 9401A 和 AED 9501A 可选以太网关。


AED 仪表主机

AED 仪表主机提供多种接口连接到 AD103C 放大板。 AD103C 可以将模拟信号转换到数字信号。AD103C 放大板 可以用于所有的 AED 仪表主机. 不同的仪表信号提供不同的接口和电源. 在下表你可以选择不同的接口的传感器仪表用于不同的应用 …:

接口

外部电源

RS-232

RS-485
2线
(诊断)

RS-485
4线

CANopen

Device
Net

Profibus
DP V1

AED 9101D







6 ... 30 V

AED 9201B







18 ... 30 V

AED 9301B









18 ... 30 V

AED 9401A*







18 ... 30 V

AED 9501A*







10 ... 30 V

* AED 9401A 和 AED 9501A 可选以太网关。
