皇晶BusFinder 逻辑分析仪+协议分析仪

1.   PC-based, 64 通道

2.   USD 3.0 接口, 12V 电源

3.   32Gb 总內存

4.   协议分析：MIPI D-PHY, eMMC 5.1, NAND Flash, SD3.0, SD 4.0 (UHS-II)

实时显示数据

一组命令或数据之触发

不同协议有不同主动探头, 便于接线及提供良好的阻抗匹配

过滤特定数据, 存储更多时间

隐藏特定数据, 便于数据分析

查找特定数据

两组电压侦测, 便于得知电压变化

数据统计, 提供精准分析

数据记录仪功能可以存储更长时间的协议数据

数据监控仪功能可以长时间监控协议数据, 长达数月

5.  逻辑分析：MIPI D-PHY,eMMC 5.1, NAND Flash, SD3.0, Serial Flash (SPI NAND), SPI

2.4GHz高采样率时序分析

8阶流程图式触发

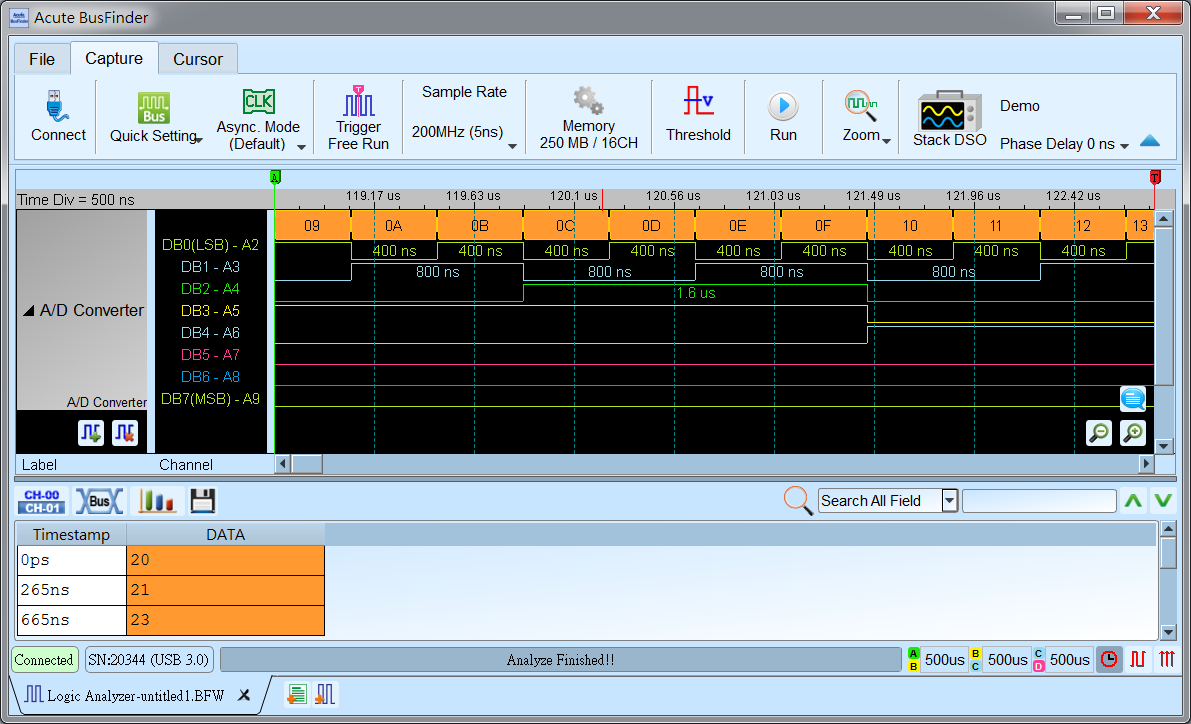

提供波形显示

叠加示波器成混合信号分析仪, 观察数字及模拟波形

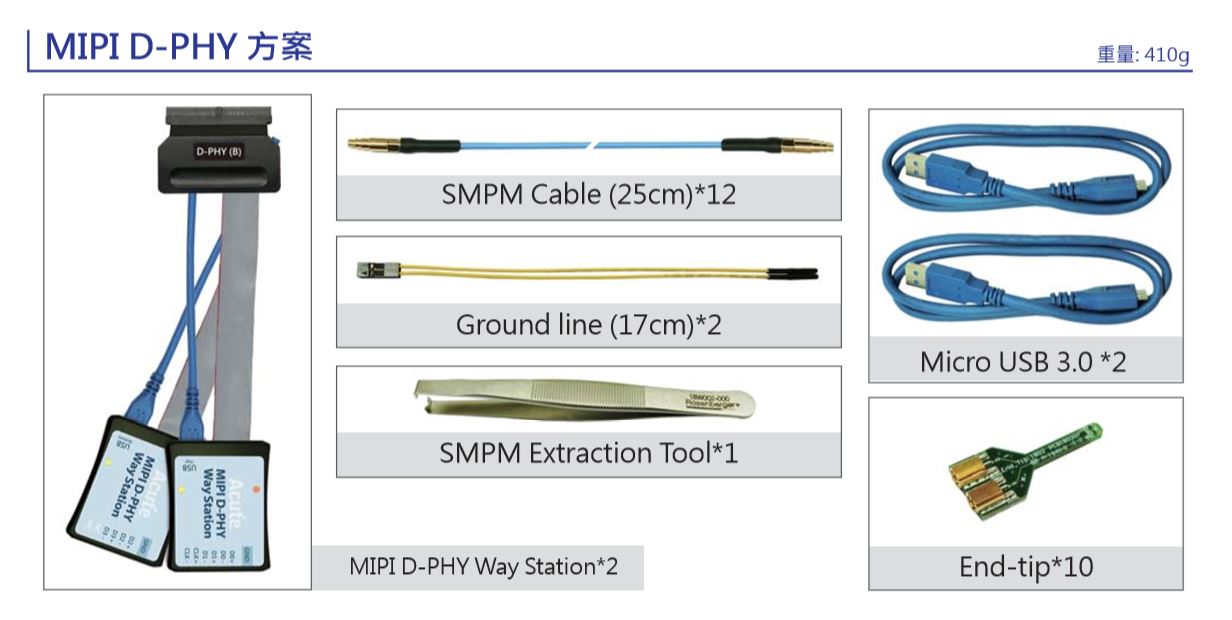

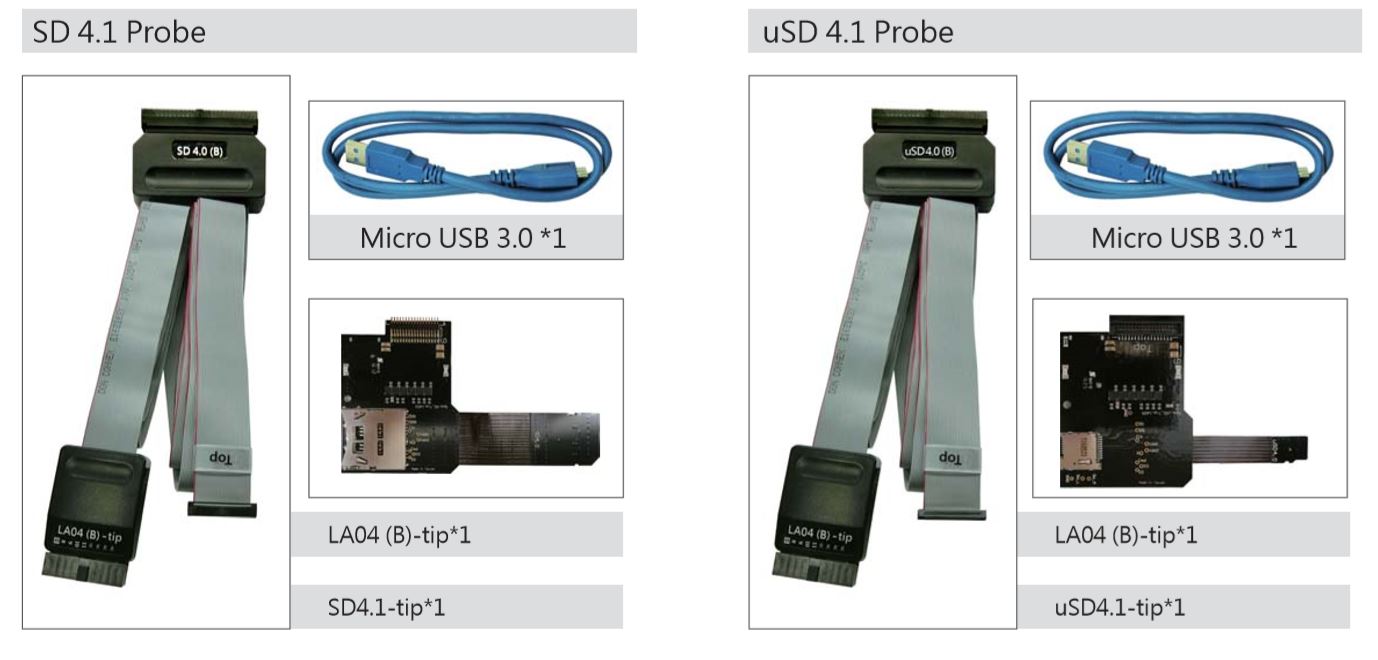

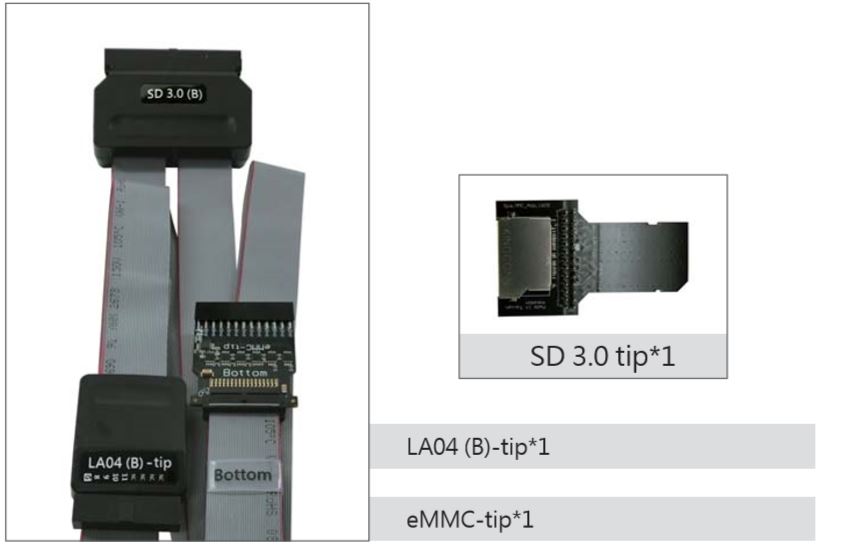

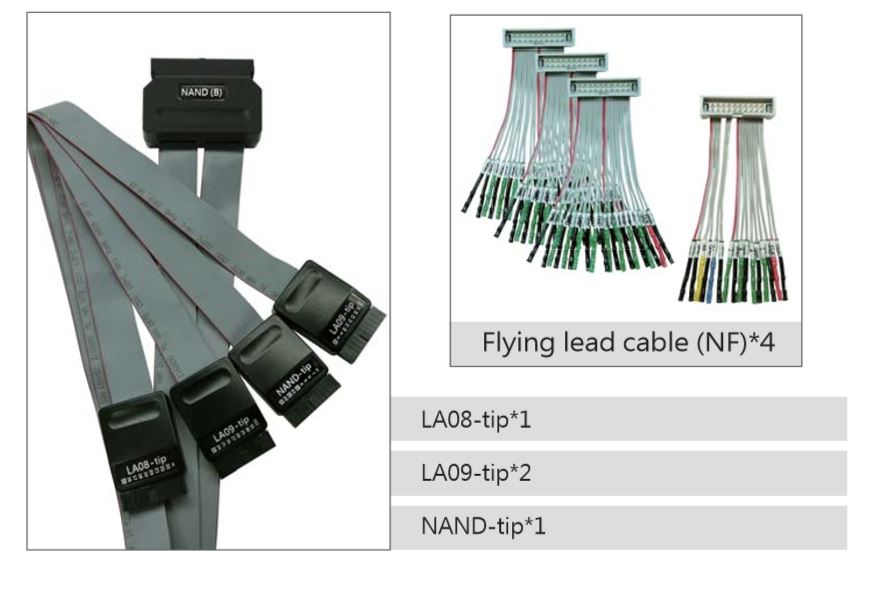

6.   搭配各协议介面专用之主动探头, 提供稳定信号品质以及方便的信号连接环境

7.   两组电压侦测, 同时监控电压变化
