Keysight 是德-InfiniiVision 4000 X 系列示波器
  • 概 要
  • 规格表
  • 选附件
  • 产品资料

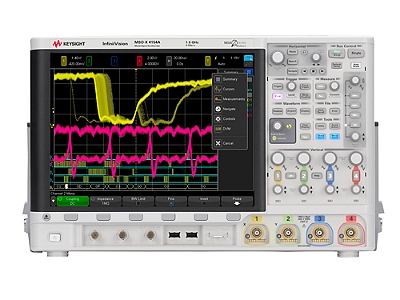

InfiniiVision 4000 X 系列示波器

可用性和功能重新定义了示波器使用体验



  • 200 MHz 至 1.5 GHz,DSO 和 MSO 型号
  • 12.1 英寸电容触摸屏提供简单的操作和归档,可以简化您的测试
  • 独有的区域触摸触发技术支持您在几秒钟内轻松隔离信号
  • 高达 1,000,000 波形/秒的更新速率可以让您查看最详细的信号细节
  • 通过可选的集成数字通道(MSO)、串行协议分析、双通道 WaveGen 和 3 位电压表,获得更多的功能


独有的区域触摸触发技术实现更快的测量速度

  • 轻松进行信号隔离和先进的触发
  • 如果你能看到一个小故障,你可以在它触发
  • 简单地画要在触发信号绕过盒和范围做的工作适合你

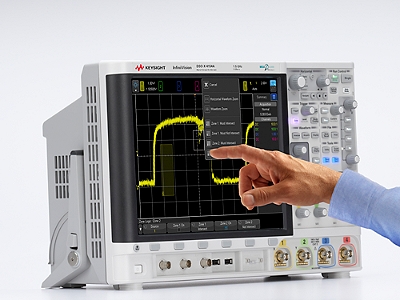

  • 12.1 英寸电容触摸屏可以让您观察和处理您的信号

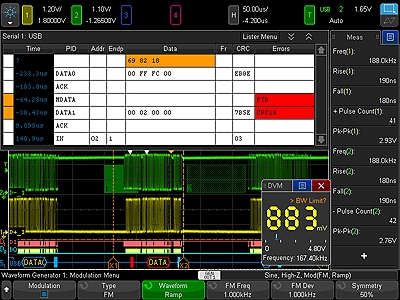

五合一仪器可以提供更多功能

  • 示波器
  • 数字通道(MSO)
  • 串行协议分析仪选件
  • 双通道 WaveGen 函数/任意波形发生器选件
  • 3 位电压表选件
  • 软件可以全面升级


InfiniiVision 4000 X 系列示波器
4022A 4024A 4032A 4034A 4052A 4054A 4104A 4154A
带宽 200 MHz 350 MHz 500 MHz 1 GHz 1.5 GHz
上升时间 1.75 ns 1 ns 700 ps 450 ps 300 ps
通道数 MSOX 2 + 16 4 + 16 2 + 16 4 + 16 2 + 16 4 + 16 4 + 16 4 + 16

串行协议
嵌入式串行触发和解码 (I2CSPI) DSOX4EMBD(-EMB)
计算机串行触发和解码 (RS232/UART) DSOX4COMP(-CMP)
USB 2.0 全速/低速串行触发和解码 DSOX4USBFL(-USF)
USB 2.0 高速串行触发和解码 DSOX4USBH(-U2H)**
汽车串行触发和解码 (CAN/CAN-dbc/LIN) DSOX4AUTO(-AMS)
FlexRay 串行触发和解码 DSOX4FLEX(-FLX)
音频串行触发和解码 (I2S) DSOX4AUDIO(-SND)
航空航天与国防串行触发和解码 (MIL-STD 1553ARINC 429) DSOX4AERO(-AER)
双通道 WaveGen 20 MHz 函数/任意波形发生器 DSOX4WAVEGEN2(-WAV)
3 位电压表 (DVM) DSOXDVM(-DVM)
功率分析应用软件 DSOX4PWR(-PWR)
模板极限测试 DSOX4MASK(-MSK)
增强视频/电视应用软件套件 DSOX4VID(-VID)
用于 Xilinx FPGA 动态探头选件 DSOX4FPGAX(-FPX)
USB 2.0 信号质量测试选件 DSOX4USBSQ  (-U2Q)***
N2894A 无源探头 700 MHz, 10:1, 10 MΩ 标准配置。每通道 1 个。
N6450-60001 16 数字通道 MSO 电缆 MSOX 型号和 DSOXPERFMSO 上提供
10076B 高压无源探头, 250 MHz, 4 kV 选件
N2795A 有源单端探头, 1-GHz, 1-pF, 1-MΩ, 具有 AutoProbe 接口 选件
N2796A 有源单端探头, 2-GHz, 1-pF, 1-MΩ, 具有 AutoProbe 接口 选件
N2750A InniiMode 差分探头, 1.5-GHz, 700-fF, 200-kΩ, 具有 AutoProbe 接口 选件
N2797A 极限温度有源探头, 1.5-GHz, 1-pF, 1-MΩ, 具有 AutoProbe 接口 选件
N2790A 差分有源探头, 100 MHz, ±1.4 kV, 具有 AutoProbe 接口 选件
N2791A 差分有源探头, 25 MHz, ±700 V 选件
N2792A 差分有源探头, 200 MHz, ±20 V 选件
N2793A 差分有源探头, 800 MHz, ±15 V 选件
1147B AC/DC 电流探头, 50 MHz, 15 A, 具有 AutoProbe 接口 选件
N2893A AC/DC 电流探头, 100 MHz, 15 A, 具有 AutoProbe 接口 选件
N2820A 2 通道高灵敏度电流探头, 50 uA-5 A 选件
N2821A 1 通道高灵敏度电流探头, 50 uA-5 A 选件
