2606B 高密度 SourceMeter® SMU 仪器

2606B 高密度系统 SourceMeter (SMU) 仪器在 1U 高的机箱中提供四条 20 瓦 SMU 通道。由于制造商需要优化占地空间并减少测试时间和成本,2606B 将密度提高 3 倍、提高吞吐量并尽量减少增加测试设备机架的需求。此 SMU 为测试激光二极管、LED、2 和 3 端子半导体等生产的理想解决方案。

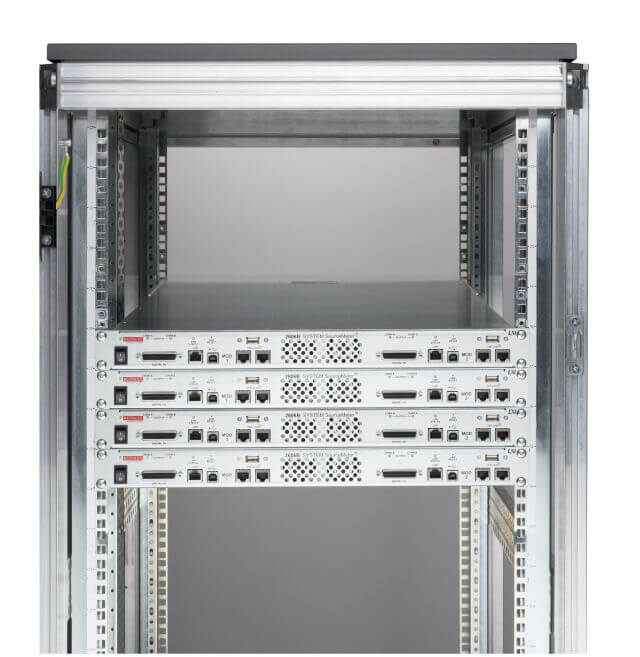

将密度提高 3 倍

当生产测试机架空间增加且您需要尽量减少增加新测试机架的需求时,与传统 2U 外形的 SMU 相比,2606B 可以在同一机架区域中增加更多通道容量。


  • 方便堆叠和安放
  • 无需增加 1U 隔热间距
  • 相同机架空间内的通道数提高 3 倍
  • 通道数相同但占用空间减少 3 倍

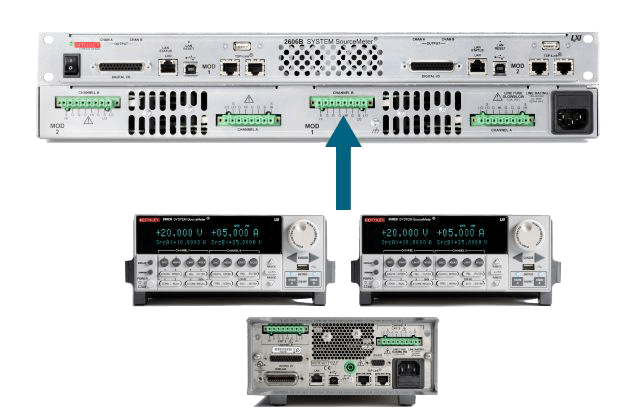

兼具两台 2602B 的功能


在 1 U 外形中体验相当于业内领先的 Keithley 2602B 系统 SourceMeter 的绝佳测量完整性、同步、速度和精度。2606B 也与 2602B 使用同样的模拟、数字 I/O 和 TSP Link 连接器,实现无缝迁移。

  • 0.015% 基本测量精度
  • 6 1/2 位分辨率
  • 100nA 低电流范围与 2pA 灵敏度
  • 8 针 Phoenix 模拟和 25 针数字 I/O 连接器

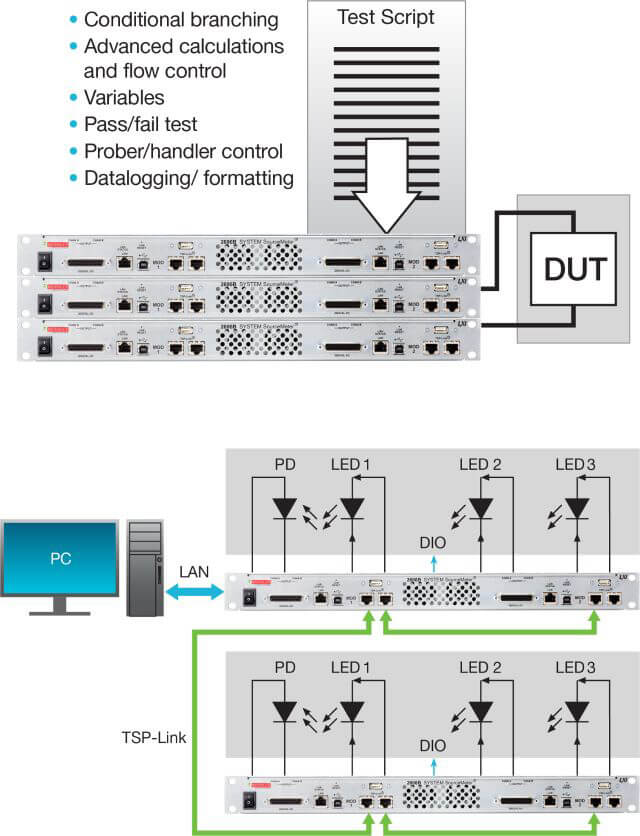

系统性能提供无与伦比的生产吞吐量


测试脚本处理器 (TSP®) 技术可在 SMU 仪器内嵌入和执行完整测试程序,提供业界最佳性能。TSP-Link® 技术支持扩展多达 64 条通道,支持高速、SMU-per-pin 并行测试(而不使用主机)。<500 ns 时所有通道同时独立受控。

  • 消除与 PC 之间耗时的总线通信
  • 兼容仪器 2602B SourceMeter 的 TSP 脚本代码
  • 连接多达 32 个 TSP-Link 节点或 64 条独立 SMU 通道
  • 随着测试要求变化轻松重新配置


型号 通道 最大电流源/量程 最大电压源/量程 测量分辨率(电流/电压) 电源
2606B 4 3A 20V 100fA / 100nV 20 W

附件 说明
2600-BAN 香蕉测试导线/适配器电缆
2600-FIX-TRX 2600 SMU 至高低三芯同轴连接电缆
2600-KIT 2600 系列螺丝端子连接器套件
2600-TLINK 2600 系列触发 I/O 至 TLINK 接口电缆
2600 三芯同轴 2600 系列三芯同轴适配器
7078-TRX-1 3 槽三芯同轴,1 FT
7078-TRX-10 3 槽三芯同轴,10FT
7078-TRX-12 3 接线片三芯同轴,12FT
7078-TRX-20 3 槽三芯同轴,20FT
7078-TRX-3 3 槽三芯同轴,3FT
7078-TRX-5 3 槽三芯同轴,5FT
7078-TRX-GND 3 槽三芯同轴插头至 BNC 适配器(防护已去除)
7079-308A 数字 I/O 连接器(型号专用)
174710700 适合 TSP-Link 和直接以太网连接的 CAT5 交叉电缆
8606 模块化探头套件
CA-126-1A 数字 I/O 和触发电缆,1.5m
