2600B 系列 SourceMeter SMU 仪器

Keithley 2600B 系列系统 SMU 仪器是业界标准电流-电压源和测量解决方案,适用于高度自动化生产测试应用。 双通道和单通道型号都紧密集成一个精密电源、真正电流源、数字万用表和具有脉冲生成功能的电子负载。 另外,TSP® 技术可运行完整测试程序,适用于自动化系统应用,TSP-链路®技术允许菊花式链接最多 64 条通道,适用于大容量并行测试。

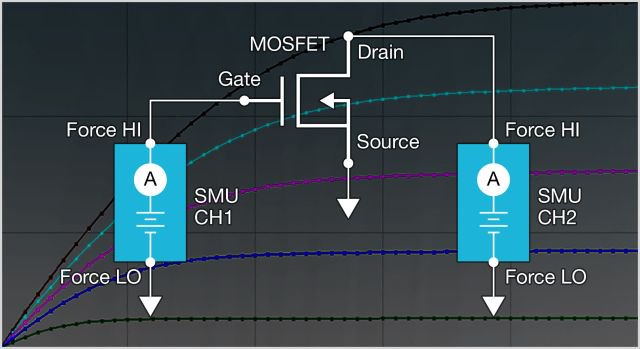

完整的生产测试,无需牺牲空间

满足您的所有生产测试需求,在同一空间内有两条完全隔离的宽动态源和测量通道。 每条 40 W 通道提供 6½ 位精确分辨率源,在小于 100 µs 脉冲宽度和设定值的 0.1% 范围内,测量 10 A 到 0.1 fA 和 200 V 到 100 nV。


特点

  • 在同一空间内可有 2 条通道
  • 最宽的电压和电流动态范围
  • 高度准确的 100 µs 脉冲可扩展直流生产测试能力


嵌入式脚本提供无与伦比的生产吞吐量

测试脚本处理器 (TSP®) 技术可在 SMU 仪器内嵌入和执行完整测试程序,提供业界******性能。


特点

  • 消除与 PC 之间耗时的总线通信
  • 高级数据处理和流量控制
  • 通用型探头/处理程序控制

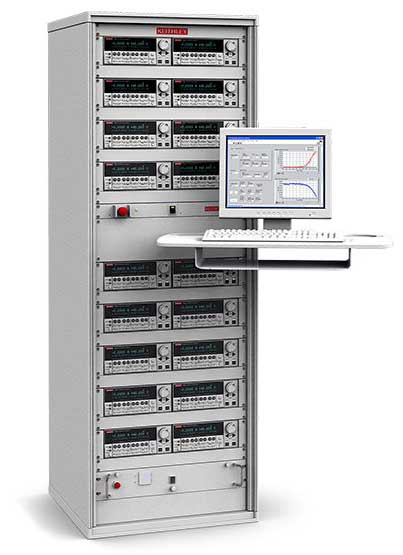

系统性能,无主机

TSP-Link® 技术支持扩展多达 64 条通道,支持高速、SMU-per-pin 并行测试(而不使用主机)。<500 ns 时所有通道同时独立受控。


特点

  • 支持 <500 ns 通道间同步
  • 可达 32 条或 64 条独立 SMU 通道
  • 随着测试要求变化轻松重新配置

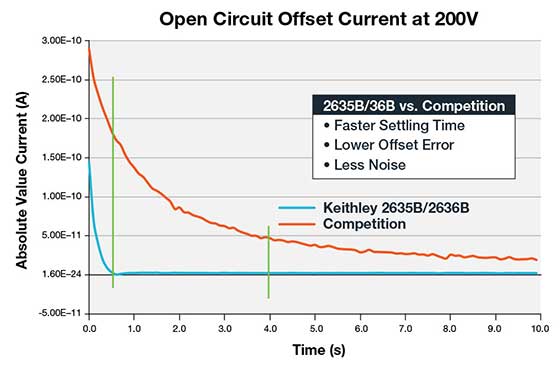

适合生产的******低电流性能

2635B 和 2636B SMU 在最低 100 pA 范围内提供 0.1 fA、10-16 分辨率,减少超低电平样本检定烦恼,确保生产成功。

特点

  • 在最低电流范围内稳定时间快 7 倍
  • 具有市面上的******低电流分辨率
  • 直接三芯同轴连接简化了设置

型号 通道 ******电流源/量程 ******电压源/量程 测量分辨率(电流/电压) 电源
2601B
1 10A 40V 100fA / 100nV 200 W
2611B
1 10A 200V 100fA / 100nV 200 W
2604B
2 10A 40V 100fA / 100nV 200 W
2614B
2 10A 200V 100fA / 100nV 200 W
2602B
2 10A 40V 100fA / 100nV 200 W
2612B
2 10A 200V 100fA / 100nV 200 W
2635B
1 10A 200V 0.1fA / 100nV 200 W
2634B
2 10A 200V 1fA / 100nV 200 W
2636B
2 10A 200V 0.1fA / 100nV 200 W

附件 说明
2000-BENCHKIT 多型号工作台转换包
237-ALG-15 低噪三芯同轴电缆 15 米(50 英尺)
237-ALG-2 低噪三芯同轴电缆
237-TRX-BAR 3 接线片插孔三芯同轴
2600-ALG-2 低噪三芯同轴电缆,带鳄鱼夹
2600-BAN 香蕉插头接口电缆
2600-DEMO-TRX 仅三芯同轴至 Phoenix 演示
2600-FIX-TRX 2600 SMU 至高低三芯同轴连接电缆
2600-KIT 2600 系列螺丝端子连接器套件
2600-TLINK 2600 系列触发 I/O 至 TLINK 接口电缆
2600-TRIAX 2600 系列三芯同轴适配器
2600B-PM-2 1.5A /200V 保护模块,带接线端子连接器
4299--1 重载机架安装套件 2600 系列单单元
4299--10 双台固定式机架安装套件,适用于一台 2U 图形显示仪器和一台 26XX 系列仪器
4299--2 适用于两台仪器的重型机架安装套件
4299--5 1U 通风孔盖板
4804 插头 BNC 至插孔三芯同轴适配器
7007--1 屏蔽式 GPIB 电缆,1 米(3.2 英尺)
7007--2 屏蔽式 GPIB 电缆,2 米(6.5 英尺)
7007--3 屏蔽式 GPIB 电缆,3 米(10 英尺)
7007--4 屏蔽式 GPIB 电缆,4 米(13 英尺)
7010 IEEE 适配器
7078-TRX-1 3 槽三芯同轴,1 FT
7078-TRX-10 3 槽三芯同轴,10FT
7078-TRX-12 3 接线片三芯同轴,12FT
7078-TRX-20 3 槽三芯同轴,20FT
7078-TRX-3 3 槽三芯同轴,3FT
7078-TRX-5 3 插槽三轴电缆
7078-TRX-6IN 3 槽低噪声三芯同轴电缆,6IN (.15M)
7078-TRX-BNC 3 槽三芯同轴插头至 BNC 适配器
7078-TRX-GND 3 槽三芯同轴插头至 BNC 适配器(防护已去除)
7078-TRX-TBC 3 接线片三芯同轴隔板连接器
8101-4TRX 4 针晶体管夹具
8606 模块化探头套件
KPCI-488LPA 低矮型 IEEE-488 接口板
KUSB-488B IEEE-488.2 USB-GPIB 接口适配器
