DAQ6510 6½ 位数据采集和记录万用表系统
  • 概 要
  • 规格表
  • 选附件
  • 产品资料

DAQ6510 是一种精密的数据采集和记录系统,它追求极简 主义,与许多独立式解决方案中常见的复杂配置和控制相比, 把简单推向了极致。大型5 英寸(12.7 cm) 多触点显示器可 以引导用户完成测试设置、数据查看和分析,不再像许多应 用那样必需使用电脑和定制软件。如果您更愿意使用电脑或 要求使用电脑,那么可以使用一套完整的IVI 和Labview 驱 动程序和吉时利KickStart 仪器控制软件,帮助您实现任何 应用。

通过采用吉时利最新的6 位半数字万用表技术,您将获得更 高的准确度、更多的功能、更快的速度。它包括两年准确度 指标,确保关键测量一直是准确的,并全面可溯源。

通过选配的12 个插入开关和控制模块及两个模块插槽,您 可以构建测试系统,在一个复用配置中测量或控制最多80 个被测器件(DUTs)。通过两个6×8 矩阵模块、总计96 个 交点,DAQ6510 可以测试一个或多个IC。对大容量生产测 试,您可以选择固态复用器模块,最大限度地提高吞吐量, 其支持800 通道/ 秒的扫描速度,与固定寿命的机电继电器 相比,最大限度地缩短了中断时间。许多模块有冷结补偿, 有温度基准,使用热电偶在环境测试期间监测器件,支持 HALT 和HASS 加速寿命测试。通过RF 模块,您甚至可以 测试来自无线器件的信号,该模块的最大开关频率高达3.5 GHz。

主要特点
  • 大型 5 英寸 (12.7 cm) 多触点容性触摸屏,支持图形显示
  • 指明了两年指标的全功能可溯源 6 位半万用表,基本准确度0.0025% DCV (1 V, 10 V 范围)
  • 标配 LAN/LXI和 USB-TMC 通信接口
  • 选配接口有 GPIB、RS-232 和 TSP-Link®技术
  • 12 种不同的开关、RF 和控制模块,在一个测试设置可以
  • 连接最多80 个被测器件
  • 最多 80 条 2 极通道热电偶、RTD 或热电阻器温度测量
  • 固态继电器模块,扫描速度高达 800 通道 / 秒
  • 前面板插孔,用于独立式 DMM 操作
  • KickStart 免代码仪器控制软件,带数据采集和记录应用
  • 三年保修
在几分钟内查看、执行和调试测试设置

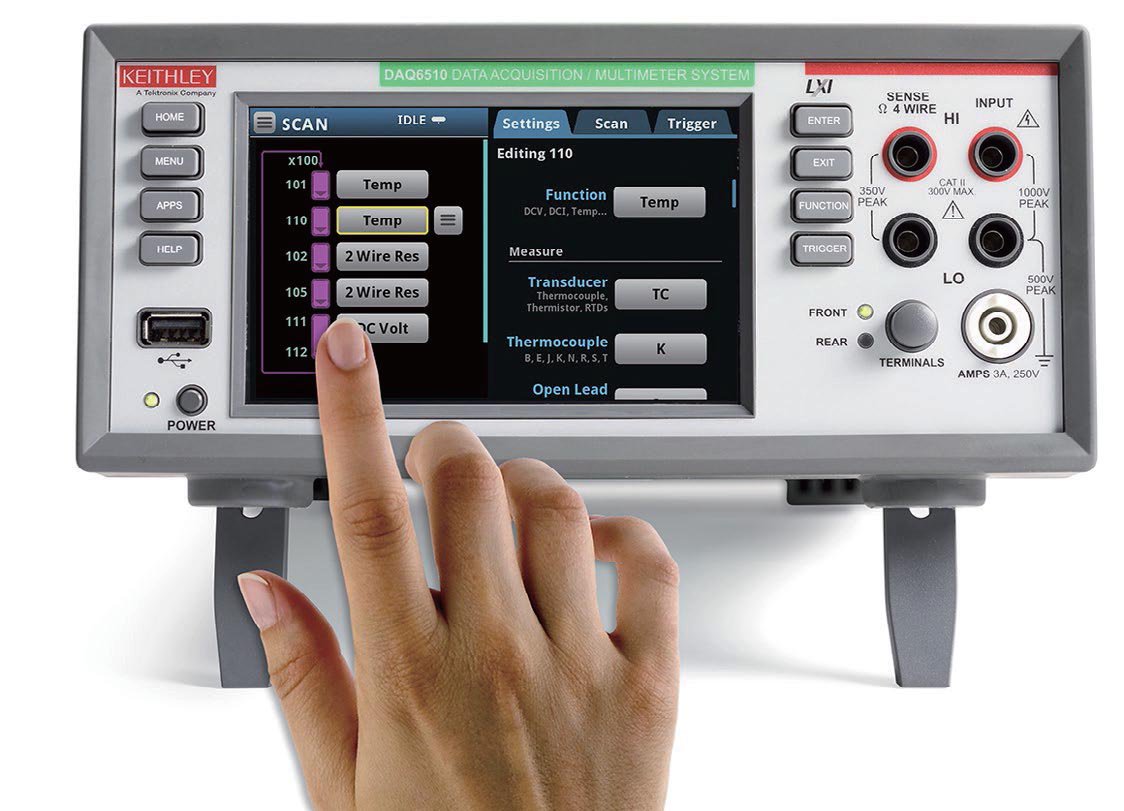

您可以从一个设置屏幕中建立测试序列,确定要求的测量。 首先,选择要使用的通道。然后把一项测量功能指配给一条 通道或一组通道。然后,如果要求多次扫描,确定测量和扫 描之间的时间间隔,这是运行测试所需的一套最低参数。还有其他选配参数,可以调整测量和开关,满足特定应用。其中一个 选项允许为每条通道创建一个名字,从而可以简便地识别通道。所有这些都从两个菜单中进行,在一个屏幕上查看每条通道怎 样配置。触摸屏图形显示器显示了通道设置及为每条通道编程的测量。




全面的插入开关模块阵列,最大限度地提高测试范围

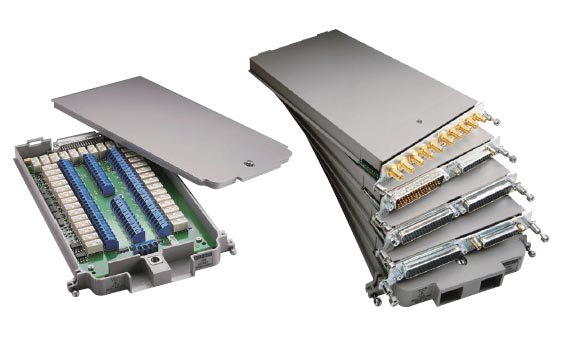

有12 个插入式开关模块可供选择,提供了各种功能,来构建DAQ6510 测试系统。您可以选择多个高密度40 通道复用器模块、 一个6×8 矩阵模块及多个带有数字I/O 和模拟输出的复用器模块。还可以选择一个控制模块及两个带宽为2 GHz 和3.5 GHz 的RF 模块。这样,DAQ6510 及12 个开关模块提供了巨大的灵活性,可以构建各种各样的数据采集或测试系统。

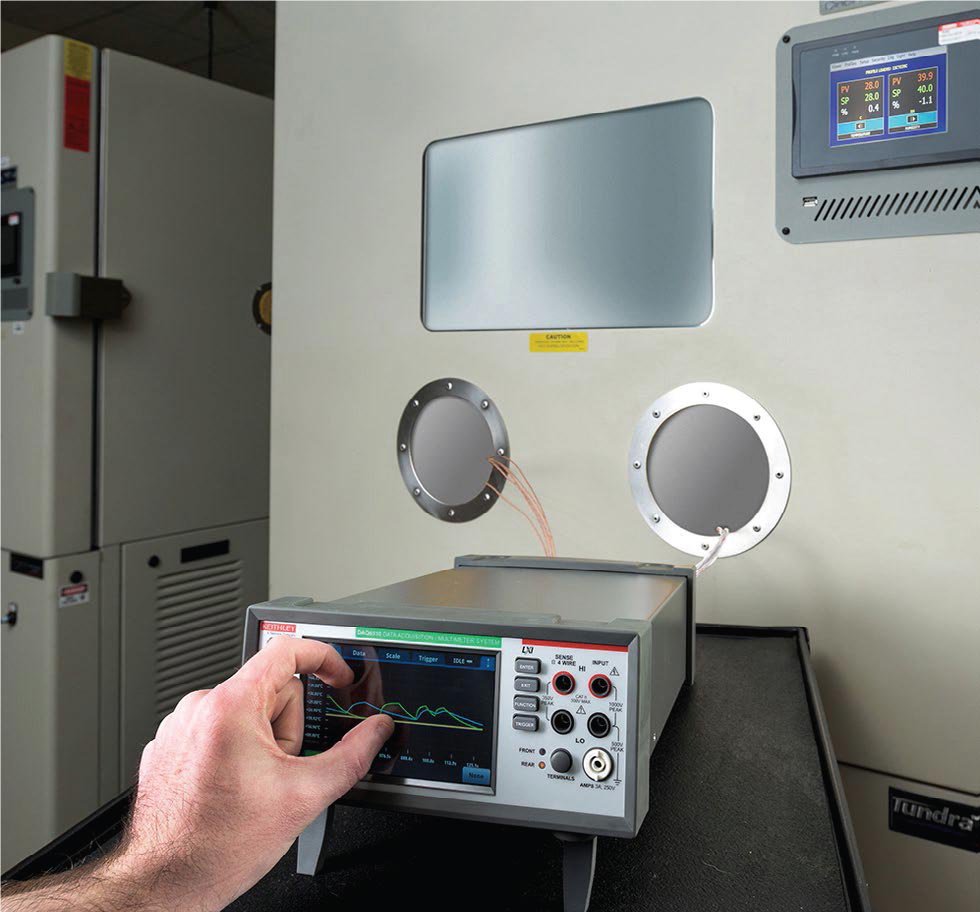

这些通道可以配置给任何DMM 测量。例如,可以使用热电 偶在环境舱中测量器件的温度,这种应用可以使用插入式开 关模块,为热电偶测量提供自动冷端补偿。可以使用两个开 关模块测量最多80 个器件。除测量温度外,还可以测量其他 参数。低频率多极开关模块可以测量电压、2 线和4 线电阻 和频率。此外,两个模块拥有电流测量通道。





6 位半DMM 高性能测量,测试各种器件和元件

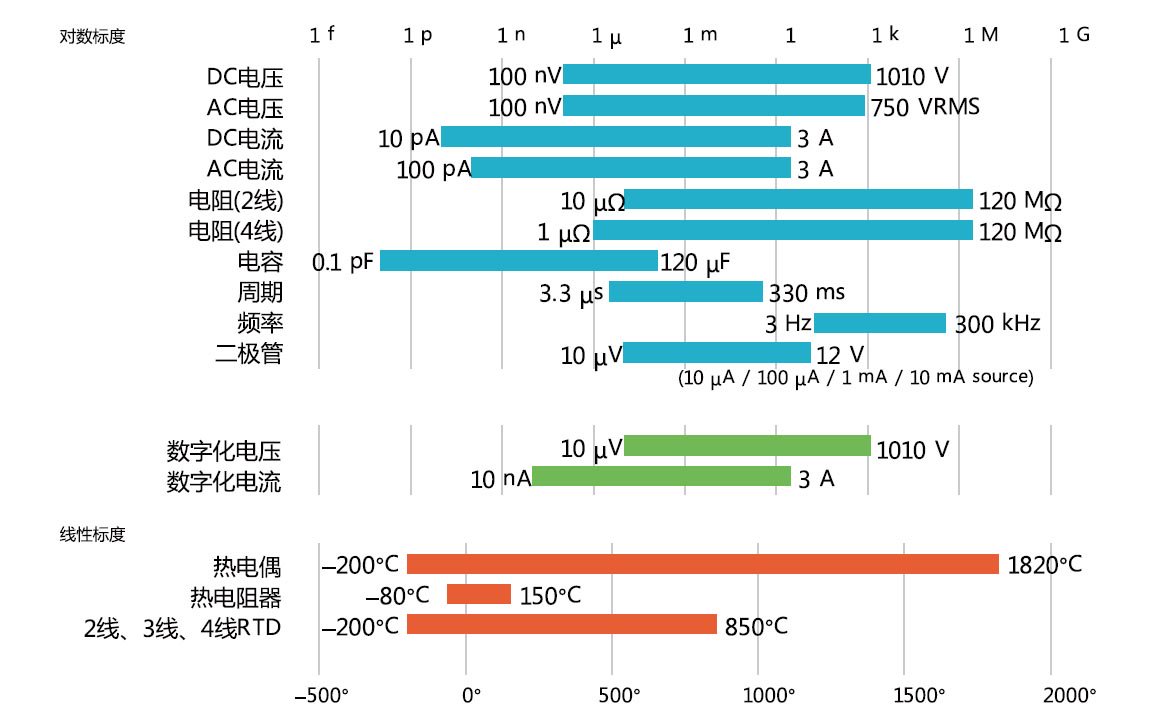

以仪器级质量完成测量。DAQ6510 是一种全功能6 位半DMM。下图显示了DAQ6510 全部15 种测量功能和范围。所有这 些测量功能都可以与各种插入式开关模块一起使用。此外,一条通道可以编程为增强测量功能,满足对更严格的容限或更高速 度的要求。

为实现最大准确度,可以在各种时间间隔上过滤和整合测量。可以使用热偏置补偿测量技术改善低电阻读数。DAQ6510 擅长 低电阻测量,实现了1 μΩ 灵敏度。

为使测量速度达到最大,可以在最短0.0005 个电源线周期(PLCs) 或60 Hz 电源线上8.3 μs (50 Hz 电源线上10 μs) 进行测量。 为分析瞬态信号,可以使用DAQ6510 的模数转换功能,以最高1M 样点/ 秒的速率采样电压波形或电流波形。


使用各种温度传感器监测任何温度范围,选择最 优准确度

DAQ6510 可以处理8 种热电偶类型中的信号,测试超高温 度范围:–200℃ ~ 1820℃。如果想在更窄的温度范围内获 得更准确的温度读数,DAQ6510 可以使用2.5 kΩ、5kΩ 和 10 kΩ 热电阻器测量–80℃ ~ 150℃的温度,两年准确度为 0.08℃。DAQ6510 还可以使用电阻温度检测器(RTD) 测量 –200℃ ~ 850℃的温度,支持2 线、3 线和4 线配置。在使 用4 线RTD 时,温度测量准确度可以达到0.06℃。

Series 7700 插入开关模块有多条冷结补偿(CJC) 电路。CJC 电路分布在模块周围,确保为测量热电偶的所有通道提供最 大的准确度。




连续监测扫描测试状态,节省宝贵的时间

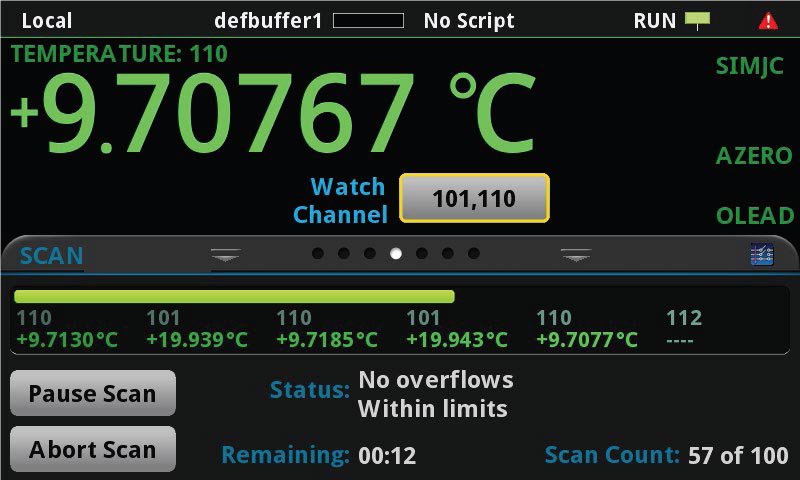

断线、接错、DUT 有缺陷等问题可能会让你白白收集几天的 数据,让你浪费大量的时间,这种情况现在不会再有。您可 以使用扫描状态,滑动屏幕连续监测各条通道。状态屏幕显 示已经完成的测试的百分比、已经完成的扫描数量、选择监测的通道、是否有任何测量超出范围。快速查看显示画面, 可以指明测试期间任何时候的测试状态。除在溢出条件下指 明测量项目外,可以为任何通道编程极限设置。在任何通道 的测量超出通道的极限设置时,状态屏幕将显示超限指标。





型号 通道 插件开关模块 数字化器
DAQ6510 高达 80 12 个选项 1 M 采样/秒
DAQ6510/7700 20 1 1 M 采样/秒

插入式模块选型指南

型号 7700 7701 7702 7703 7705 7706 7707 7708 7709 7710 7711 7712
说明 20通道差分复用器模块 32通道差分复用器模块 40通道差分复用器模块 32通道高速差分复用器模块 40通道单极控制模块 全内置I/O模块 32通道数字I/O模块 40通道差分复用器模块 6×8矩阵模块 20通道固态差分复用器模块 2GHz 50Ω RF模块 3.5GHz 50Ω RF模块
模拟输入数量 20 32 40 32 40 20 10 40 48 20 8 8
配置 复用器,带CJC 复用器 复用器 复用器 独立SPST 复用器,带CJC 数字I/O/复用器 复用器,带CJC 矩阵 复用器,带CJC 复用器 复用器
1×20或两个1×10 1×32或两个1×16 1×40或两个1×20 1×32或两个1×16   1×20或两个1×10 1×10或两个1×5 1×40或两个1×20 6×8 1×20或两个1×10 双 1×4 双 1×4
连接器类型 大号螺钉端子 50针孔式D-sub和25针孔式D-sub 大号螺钉端子 两个50针孔式D-sub 两个50针孔式D-sub 螺钉端子 50针针式D-sub和25针孔式D-sub 大号螺钉端子 50针孔式D-sub和25针孔式D-sub 快速断开螺钉端子 SMA SMA
最大电压 300V 150V 300V 300V 300V 300V 300V 300V 300V 60V 60V 42V
最大开关电流 1A 1A 1A 500mA 2A 1A 1A 1A 1A 0.1A 0.5A 0.5A
带宽 50MHz 2MHz 2MHz 2MHz 10MHz 2MHz 2MHz 2MHz 2MHz 2MHz 2GHz 3.5GHz
触点寿命1 108 108 108 108 108 108 108 108 108 1010 106 106
开关速度 3 ms 3 ms 3 ms 1 ms 3 ms 3 ms 3 ms 3 ms 3 ms 0.5 ms 10 ms 10 ms
其他细节 最大功率=25VA。2条电流测量通道 最大功率=125VA。 最大功率=125VA。2条电流测量通道 舌簧继电器 最大功率=125VA 2个模拟输出。16个数字输出。最大功率=125VA 32个数字I/O。最大功率=125VA 最大功率=125VA 连接内部DMM。串联多张卡,实现最大6×16矩阵(DAQ6510) 最大功率=125VA。 固态继电器,800通道/秒扫描速率。 插入损耗
<1.0dB@
1GHz。VSWR
<1.2@1GHz。
插入损耗
<1.1dB@
2.4GHz。

提供的附件

  • 1757 — 对,通用测试导线组,1000 V Cat II
  • USB-B-1 — USB 电缆,A 型到 B 型,1米(3.3 英尺)可溯源的校准证书 三年保修

选配接口和可编程数字 I/O

  • KTTI-RS232 — RS-232 通信和数字 I / O 附件,可由用户安装
  • KTTI-GPIB — GPIB 通信和数字 I / O 附件,可由用户安装
  • KTTI-TSP — TSP-Link 通信和数字 I / O 附件,可由用户安装

可用附件

测试导线和探头

  • 1752 — 优质安全测试导线组
  • 1754 — 2 线通用 10 件测试导线组
  • 1756 — 通用测试导线组
  • 5804 — Kelvin(4 线)通用 10 件测试导线组
  • 8610 — 低导热短路插头

PC 通信接口和电缆

  • KPCI-488LPA — PCI 总线的 IEEE-488 接口
  • KUSB-488B — IEEE-488 USB-GPIB 接口适配器
  • USB-B-1 — USB 电缆,A 型至 B 型,1 米(3.3 英尺)
  • 174694600 — TSP-链路/以太网的 CAT5 交叉电缆
  • 7007 — 屏蔽式 GPIB 电缆

适配器

  • DB9-MM — 9 针 D-Sub 针至针连接器,用于接口选项

触发和控制

  • 8503 — DIN 到 BNC 触发电缆

机架安装套件

  • 4299-8 — 单台固定式机架安装套件
  • 4299-9 — 双台固定式机架安装套件
  • 4299-10 — 双台固定式机架安装套件。安装一台 DAQ6510 和一系列 26xxB 仪器
  • 4299-11 — 双台固定式机架安装套件。安装一台 DAQ6510 以及 2400 系列、2000 系列等中的一台仪器

更换保险丝

  • FU-99-1 — 电流输入保险丝,3 A,250 V 快速熔断 5×20 毫米
  • FU-106-1.25 — 主输入保险丝,1.25 A,250 V,Slo-Blo
