Keithley PCT 参数化波形记录器配置

开发和使用MOSFETS、IGBTs、二极管及其他高功率器件要求完善的器件级特性分析，如击穿电压、开态电流和电容测量。吉时利一系列高功率参数曲线跟踪仪配置支持全系列器件类型和测试参数。吉时利参数曲线跟踪仪配置包括特性分析工程师迅速开发完整的测试系统所需的一切。ACS基本版软件提供了完整的器件特性分析，包括实时跟踪模式及全部参数模式，实时跟踪模式用来迅速检查基础器件参数，如击穿电压；全部参数模式用来提取精确的器件参数。ACS基本版超越了传统曲线跟踪仪接口的能力，提供了广泛的一系列样本库。更重要的是，用户可以全面控制所有测试资源，创建以前在曲线追踪仪上不能实现的更先进的测试。

特点

完善的解决方案，价格实惠且性能优异
可现场升级和重新配置，将 PCT 转换成可靠性或晶片分类测试仪
可配置功率电平：
- 200V 至 3kV
- 1A 至 100A
宽动态范围：
- µV 至 3kV
- fA 至 100A
全量程容-电压 (C-V) 能力：
- fF 至 µF
- 支持 2、3 和 4 端器件
- 高达 3kV DC 偏移
高性能测试夹具支持一系列软件包类型

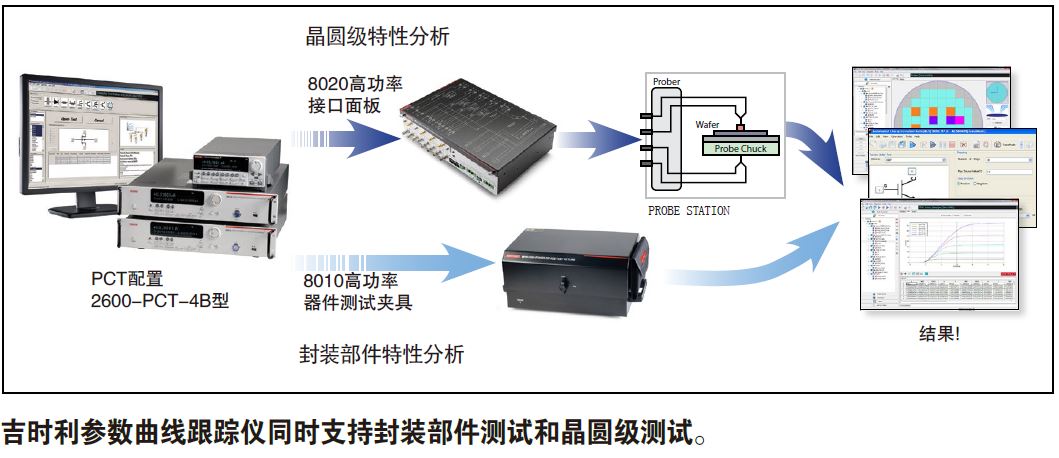

探头测试台接口支持最常见的探头类型，包括 HV 同轴三线电缆、SHV 同轴电缆、标准同轴三线电缆等

分析各类功率器件类型的电特性
MOSFET	BJT
IGBT	二极管
Triac	电容器
电阻器	等等……
测量关键参数如：
击穿电压 (Bvdss, Bvceo)	开态电流
击穿电压 (Bvdss, Bvceo)	(Vdson, Vcesat, Vf)
漏极/集电极泄漏 (Idss, Ir/Icbo,Iceo)	机极/基极泄漏 (Igss, Ib)
阈值或截止电压 (Vth, Vf, Vbeon)	正向传输
阈值或截止电压 (Vth, Vf, Vbeon)	(yfs, Gfs, Hfe, gain)
电容 (Ciss, Coss, Crss)	等等……

型号	说明	高压模式	大电流模式
2600-PCT-1B	低功率	200 V/10 A 200 V/10 A	200 V/10 A 200 V/10 A

2600-PCT-2B	高电流	200 V/10 A 200 V/10 A	40 V/50 A 40 V/50 A

2600-PCT-3B	高压	3 kV/120 mA 3 kV/120 mA	200 V/10 A 200 V/10 A

2600-PCT-4B	高电流和高电压	3 kV/120 mA 3 kV/120 mA	40 V/50 A 40 V/50 A

型号	说明	高压模式	大电流模式
2600-PCT-1B	低功率	200 V/10 A 200 V/10 A	200 V/10 A 200 V/10 A

2600-PCT-2B	高电流	200 V/10 A 200 V/10 A	40 V/50 A 40 V/50 A

2600-PCT-3B	高压	3 kV/120 mA 3 kV/120 mA	200 V/10 A 200 V/10 A

2600-PCT-4B	高电流和高电压	3 kV/120 mA 3 kV/120 mA	40 V/50 A 40 V/50 A

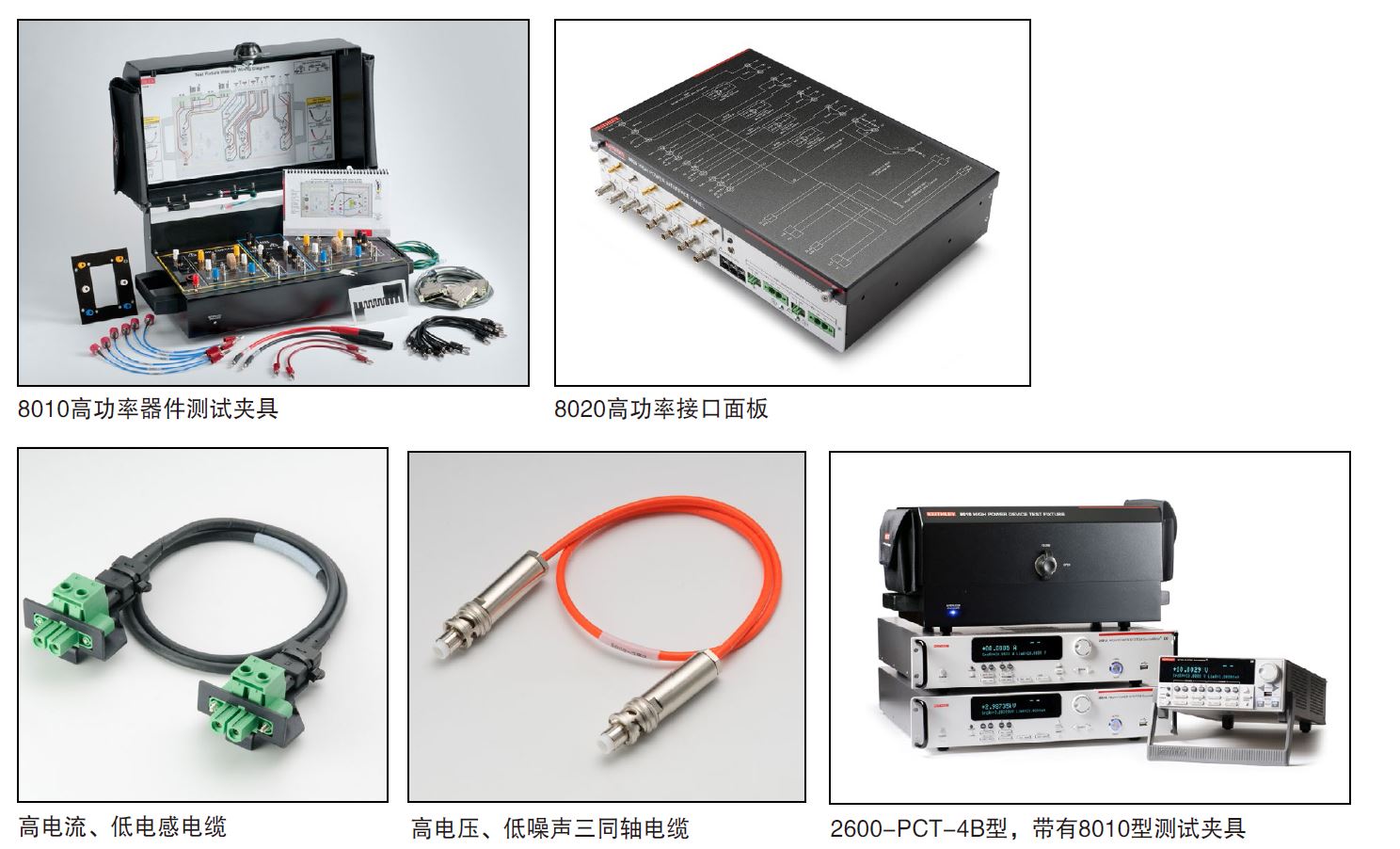

附件	说明
8010	265xA 测试夹具
HV-CA-554-.5	高压三芯同轴电缆，0.5 米，插头至插头
HV-CA-554-1	高压三芯同轴电缆，1 米，插头至插头
HV-CA-554-2	高压三芯同轴电缆，2 米，插头至插头
HV-CA-554-3	高压三芯同轴电缆，3 米，插头至插头
HV-CS-1613	高压三芯同轴插孔馈通连接器
