无与伦比的动态范围,极快的标准兼容EMI测量,80MHz实时频谱分析
由于其优异的射频特性 - 尤其是其动态范围和卓越的灵敏 度 - ¸ESW EMI测试接收机是符合CISPR 16-1-1、MIL- STD-461、DO-160和FCC标准的业界最高标准。使用优化的 预选滤波器模块 (包括ISM频段陷波滤波器) 和时域扫描,可 立即捕获和分析干扰频谱。具有实时分析和瀑布图功能的强 大频谱分析仪可以详细分析干扰信号和它们的历史。 此测试 接收机使用触摸屏操作,操作菜单简单,分析功能众多。测 量结果显示清晰,即使是使用可让用户一眼就看清所有测量 和模式的MultiView功能。
频率范围从2 Hz至8 GHz/26.5 GHz/44 GHz
符合CISPR 16-1-1 Ed. 3.1/MIL-STD-461/FCC等标准
提供最高标准要求的最宽动态范围
基于FFT时域扫描 (TD scan) 的超快测量速度
优化的、带集成前置放大器的预选滤波器,可切换的高通 滤波器和ISM频段陷波滤波器
80 MHz带宽实时频谱分析
TD扫描 (scan) 模式、扫描 (sweep) 模式、扫频 (scan) 模 式、实时频谱分析模式和中频分析模式,每种都具有瀑布 图功能
自动测试:自动执行复杂测试序列 - 使用CISPR加权检波 器为预测量、峰值搜索准则和最终测量灵活配置参数
用于生成文档的集成测试报告生成器 - 灵活的模板设计
用于在操作模式间快速切换的参数耦合 (频谱分析<–>接 收机)
可以分配不同测试参数的多个旋钮,用于快速比较改变诸 如测量带宽、测量时间、前置放大器和射频衰减的影响
操作简单,扁平结构菜单,图形用户界面 (GUI) 直观
MultiView用于清晰、高效显示几种接收机模式和频谱分 析仪模式,还可附带瀑布图历史记录

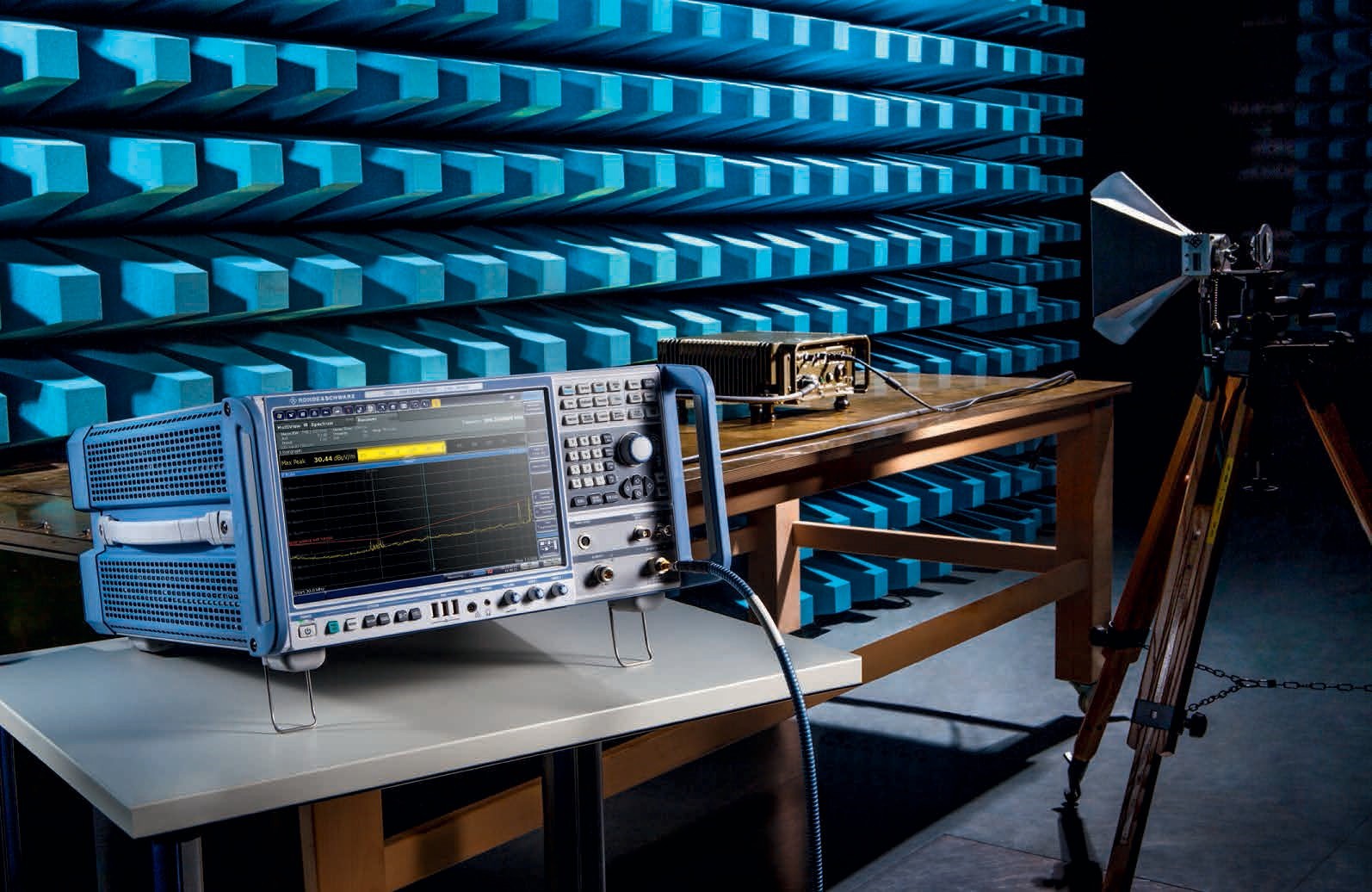

认证测量
R&S®ESW 设计重点放在遵循 EMC 标准的认证测量上。符 合标准的认证测量对测试设备提出了极高要求,必须能够正 确检测、测量和加权所有产生的干扰信号。这些干扰信号包 括脉冲信号,正弦信号以及已调制的信号和间歇信号。
R&S®ESW 凭借其集成的预选滤波器、20 dB 前置放大器 和高线性度的前端模块,可以满足商用标准和军事标准的 要求,包括 CISPR、EN、ETS、ANSI、FCC、VCCI、MIL- STD-461 和 DO-160。
简要技术参数 |
|||
频率 |
R&S®ESW8 |
R&S®ESW26 |
R&S®ESW44 |
频率范围,射频输入1 |
2 Hz至8 GHz |
2 Hz至26.5 GHz |
2 Hz至44 GHz |
频率范围,射频输入1 |
20 Hz至1 GHz |
20 Hz至1 GHz |
20 Hz至1 GHz |
基准参考频率 |
老化1 × 10–7/年,可选 3 × 10–8/年(R&S®FSW-B4) |
||
带宽、预选、前置放大器 |
|||
分辨率带宽 (标准, –3 dB) |
1 Hz至10 MHz (20 MHz、50 MHz、80 MHz,采用R&S®ESW-B8选件) |
||
分辨率带宽 (EMI,–6 dB) |
10/100/200 Hz, 1/9/10/100/120 kHz, 1 MHz (20 MHz、50 MHz、80 MHz,采用R&S®ESW-B8选件) |
||
信道滤波器 (RRC滤波器 (分析模式)) |
45种带宽,100 Hz至10 MHz (20 MHz、28 MHz、40 MHz、80 MHz,采用R&S®ESW-B8选件) |
||
预选器 |
19种预选滤波器, 在分析模式下可关闭 |
||
前置放大器 |
可切换,20 dB增益 (1 kHz至8 GHz) 或30 dB增益 (8 GHz至44 GHz) |
||
互调 |
|||
三阶交调截止点 (TOI),10 MHz ≤ fin < 1 GHz, 电平 2 × –15 dBm,∆f > 5 × RBW |
> +25 dBm,典型30 dBm (YIG预选开启,EMI预选关闭,射频前置放大器关闭) |
||
1 dB压缩点,射频衰减 = 0 dB, EMI预选器和射频前置放大器关闭 |
+15 dBm (标称,射频衰减 = 0 dB) |
||
接收机模式,时域扫描 |
|||
CISPR频段B,150 kHz至30 MHz |
110 ms(测量值,RBW = 9 kHz,测量时间 = 100 ms,峰值检测器) |
||
CISPR频段B,150 kHz至30 MHz |
2 s (测量值,RBW = 9 kHz,测量时间 = 1 s,准峰值检测器) |
||
CISPR频段 C/D,30 MHz至1000 MHz |
520 ms (测量值, RBW = 120 kHz,测量时间 = 10 ms,峰值检测器) |
||
CISPR频段C/D,30 MHz至1000 MHz |
820 ms (测量值,RBW = 9 kHz,测量时间 = 10 ms,峰值检测器) |
||
CISPR频段C/D,30 MHz至1000 MHz |
80 s (测量值,RBW = 120 kHz,测量时间 = 1 s,准峰值检测器) |
||
总测量不确定性 |
±0.27 dB (10 MHz < f ≤ 3.6 GHz,YIG预选器开启,EMI预选器关闭) |
名称 | 类型 |
基本单元 | |
EMI 测试接收机,2 Hz 至 8 GHz | R&S®ESW8 |
EMI 测试接收机,2 Hz 至 26.5 GHz | R&S®ESW26 |
EMI 测试接收机,2 Hz 至 44 GHz | R&S®ESW44 |
硬件选件 | |
OCXO 精密参考频率 | R&S®ESW-B4 |
外部发生器控制 | R&S®ESW-B10 |
固态硬盘 (SSD),包括 R&S®ESW 的固件 | R&S®ESW-B18 |
低噪声放大器,150 kHz 至 8 GHz | R&S®ESW-B24 |
低噪声放大器,150 kHz 至 26.5 GHz | R&S®ESW-B24 |
低噪声放大器,150 kHz 至 44 GHz | R&S®ESW-B24 |
USB 大容量存储器写入保护 | R&S®FSW-B33 |
固件 / 软件选件 | |
安全写入保护,用于固态硬盘 | R&S®ESW-K33 |
实时频谱分析 | R&S®ESW-K55 |
外部附件 | |
EMI 测量软件,商业标准和军事标准的基本版本 | R&S®EMC32-EB |
R&S®EMC32-EB 的 EMI 自动测试选件 | R&S®EMC32-K10 |
