泰克RSA5000B实时频谱分析仪
  • 概 要
  • 规格表
  • 选附件
  • 产品资料

RSA5000系列实时信号分析仪代替了传统仪器,为您完成日常任务提供了所需的测量信心和功能。RSA5000系列提供了行业领先的实时指标,包括100%检测概率******最短信号持续时间和******实时动态范围。通过 RSA5000 系列仪器,您可以在一台仪器中同时获得高性能频谱分析仪功能、宽带矢量信号分析仪功能以及实时频谱分析仪独特的触发、捕获、分析功能。

主要性能指标
  • +17 dBm 三阶交调点,2GHz
  • ±0.3dB 绝对幅度精度至 3GHz
  • 显示的平均噪声电平:–142 dBm/Hz @ 26.5 GHz, –157 dBm/Hz @ 2 GHz, –150 dBm/Hz @ 10 kHz
  • 提供的内置预放:DANL -156 dBm/Hz @ 26.5 GHz, -167 dBm/Hz @ 2 GHz
  • 相位噪声:–113 dBc/Hz @ 1 GHz, –134 dBc/Hz @ 10 MHz 载频, 10 kHz 偏置
  • 高速扫描,高分辨率,低噪声:1 GHz 扫描 @ 10 kHz RBW, <1 秒
  • 带有HD选项时实时无杂散动态范围80 dB
主要特点
  • 实时信号处理功能缩短查障时间,提高设计信心
    • 每秒最多 3,125,000 个频谱以 100% 检测概率捕获 0.434 μs 的信号
    • Swept DPX 频谱在整个频率范围内实现前所未有的信号发现能力
    • 高级 DPX 包括扫频 DPX、无隙 DPX 三维频谱图和 DPX 零频宽及实时幅度、频率或相位
  • 触发功能放大问题

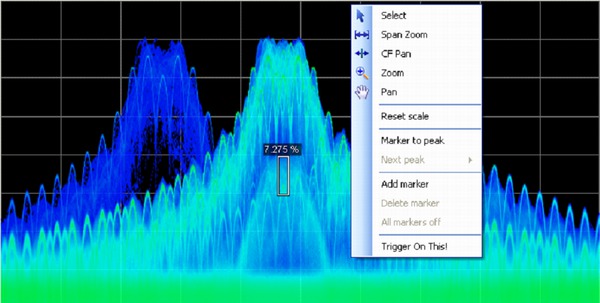

    • DPX density™ 触发频域中最短 0.434 μs 的事件,区分连续信号与偶发事件
    • 高级时间判定触发、欠幅脉冲触发和频率边沿触发可以捕获最短 20 ns 的复杂信号
  • 捕获最宽最深信号
    • 25, 40, 85, 125 或 165 MHz 采集带宽
    • HD 选项在整个采集带宽上实现 80 dB 的无杂散动态范围
    • 在 165 MHz 带宽下采集 5 秒以上的数据
  • 宽带预选滤波器,在直到 165 MHz 的整个分析带宽中提供无像频测量
  • 在日常工具中提供更多标准分析,超过您的预期
    • 测量包括通道功率、ACLR、CCDF、OBW/EBW、杂散搜索、EMI检测器
    • 幅度、频率、相位相对于时间关系、DPX 频谱和三维频谱图
    • 相关多域显示
  • 多种性能选项实现了******实时和动态范围及分析,提供了额外的价值
    • 高动态范围选项在最宽的采集带宽内提供了无可比拟的 80 dBc 无杂散分析功能
    • 高性能 DPX 提供了行业领先的 100% 检测概率最短信号持续时间
    • 选配应用软件,为特定应用和标准增加专用测量
    • AM/FM/PM 调制和音频测量(选项 10)
    • 相位噪声和抖动(选项 11)
    • 自动稳定时间测量 (频率和相位) (选项 12)
    • 超过 30 种脉冲测量,可望采集超过 200,000 个脉冲,实现后期分析和累积统计。(选项 20)
    • 通用数字调制分析(选项 21)为 20 多种调制类型提供矢量信号分析仪功能
    • 简单全面地进行 APCO Project 25 发射机一致性测试和分析,包括第 1 期 (C4FM) 和第 2 期 (TDMA) (选项 26)
    • WLAN 分析,包括802.11 a/b/g/j/p、802.11n 和 802.11ac (选项23、24、25)
    • 噪声因数和增益测量(选项 14)
    • Bluetooth® 分析(选项 27 和选项 31)
    • 手动和自动测量地图绘制及信号强度功能,用音频音调及可视方式表示接收信号强度(选项 MAP)
    • LTE™ FDD 和 TDD 基站 (eNB)发射机 RF 测量 (选项 28)
    • 信号分类和调查
    • EMC/EMI 预符合性和故障排除(选项 32)
Applications
  • 宽带雷达和脉冲式 RF 信号
  • 频率捷变通信
  • 宽带卫星和微波回程链路
  • 教育
  • 长期演进 (LTE)、蜂窝
  • EMC/EMI 预一致性检查和故障排除

高性能频谱和矢量信号分析及更多功能

RSA5000 系列取代了传统高性能信号分析仪,能够满足日常几乎所有测试需求,并提高了测试可信度。在 2 GHz 频点,三阶互调截止点(TOI)达到 +17dBm,显示平均噪声底电平(DANL)达到 -157dBm/Hz,动态范围挑战频谱分析极限。所有信号都通过预选器,消除了镜频频率。因此不需要使用“预选器旁路”来折中动态范围和分析带宽之间的矛盾。

标配完整的功率和信号统计测量功能,包括信道功率、ACLR、CCDF、占用带宽(OBW)、AM/FM/PM和杂散测量。相噪及通用矢量调制分析测量满足了用户对高性能分析工具的期待。

但是,仅仅成为高性能中端信号分析仪还不足以满足今天对跳频、瞬态信号测量要求。

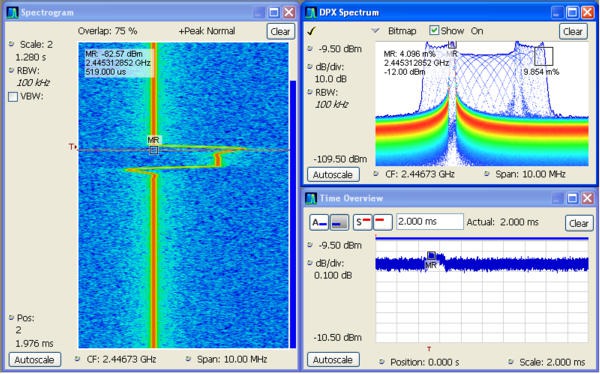

RSA5000系列将帮助您轻松发现其他信号分析仪可能会漏掉的设计问题。革命性的 DPX®频谱显示能够以颜色直观生动地实时呈现频域中瞬变信号随时间变化的情况,使您对您的产品设计的稳定性充满信心,或者在错误出现时立即予以显示。一旦使用 DPX®发现了一个问题, RSA5000 系列信号分析仪便能触发该事件,连续捕获记录不断变化的 RF 事件,并在所有分析域中进行时间相关分析。RSA5000 系列集合多种测量功能,可以同时作为高性能信号分析仪,宽带矢量信号分析仪,以及实时频谱分析仪独具的触发-捕获-分析功能。


  RSA5103B RSA5106B RSA5115B RSA5126B
频率范围 1 Hz ~ 3 GHz 1 Hz ~ 6.2 GHz 1 Hz ~ 15 GHz 1 Hz ~ 26.5 GHz
实时采集带宽 25 MHz, 40 MHz, 85 MHz, 125 MHz, 165 MHz
100% POI 的最短事件持续时间 2.7 μs @ 165 MHz带宽 (0.434 us, 选项 300)
2.8 μs @ 85 MHz带宽(0.551 us, 选项 300)
3.0 μs @ 40 MHz带宽(0.79 us, 选项 300)
3.2 μs @ 25 MHz带宽(0.915 us, 选项 300)
SFDR(典型值) >75 dBc (25/40 MHz) >73 dBc (85/165 MHz) ≥ 80 dBc (选项 B85HD, B125HD, B16xHD)
触发模式 Free run, Triggered, FastFrame
触发类型 功率,频率模板,频率边沿,DPX 密度,欠幅脉冲,时间判定
