R&S®FPC 具有三位一体特点:它是市场上唯一集成三种仪 器功能的频谱分析仪。而且,这些仪器正是 RF 工程师在 IoT 设备开发等过程中最常使用的三种仪器。

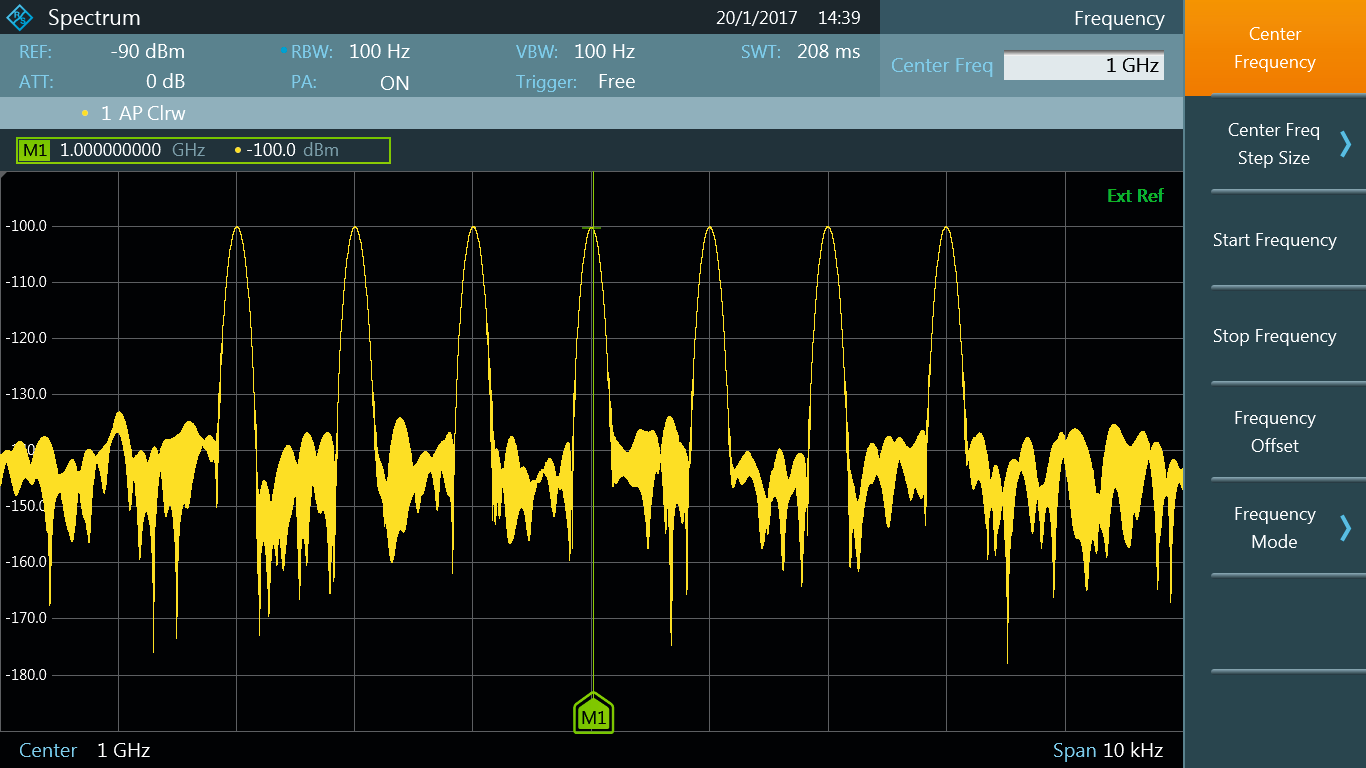

1. 频谱分析仪
R&S®FPC 可用作频谱分析仪,能通过软件频率升级功能保护投资。本产品于德国进行工程设计,具备业内一流的 RF 性 能。此外,还提供 PC 和移动远程控制选件。
❙ 投资保护
❙ 高分辨率
❙ 轻松进行虚拟控制

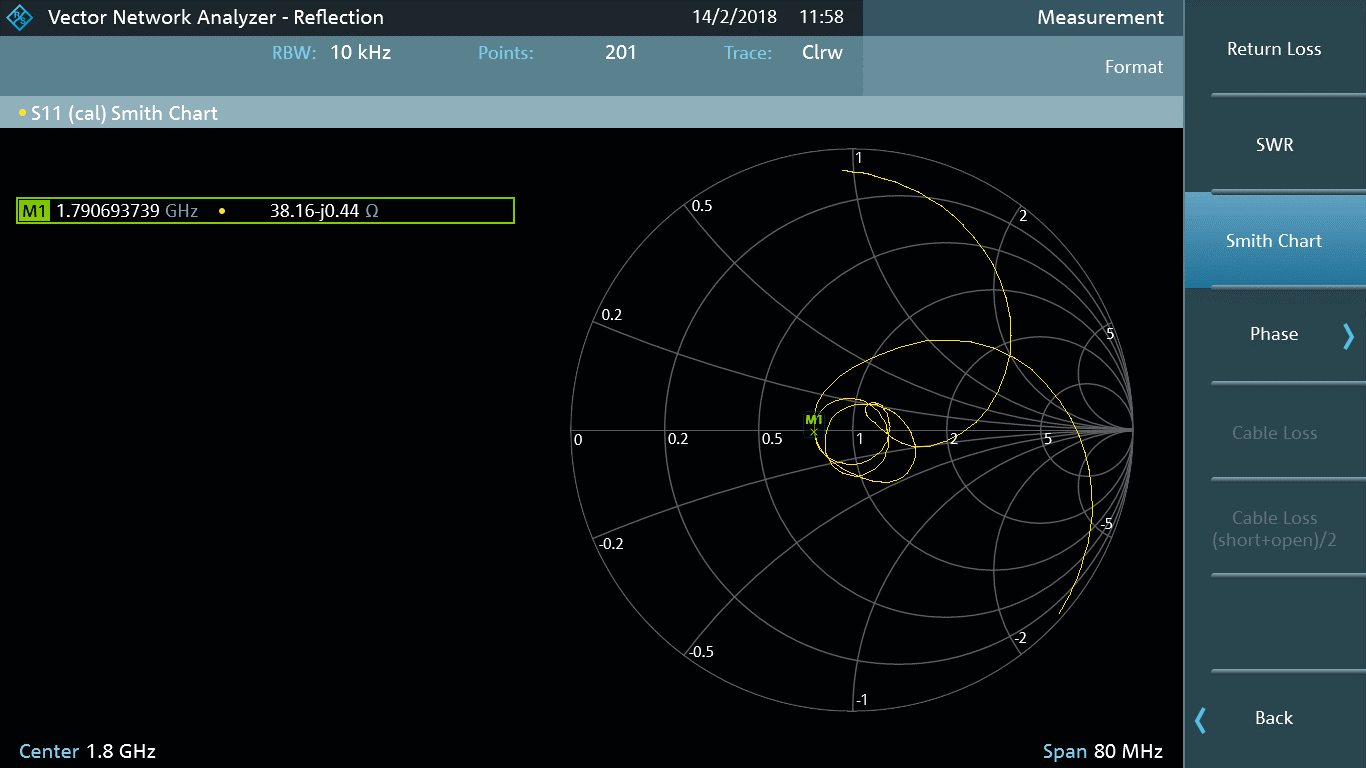

2. 矢量网络分析仪
R&S®FPC 可用作矢量网络分析仪,能利用集成式 VSWR 电 桥实现单端口矢量网络分析,并可显示史密斯圆图。由于具 备集成式 VSWR 电桥,因此在测试操作中无需安装/卸除外部电桥。
❙ 内部 VSWR 电桥
❙ 单端口矢量网络分析仪 (S11)
❙ 史密斯圆图

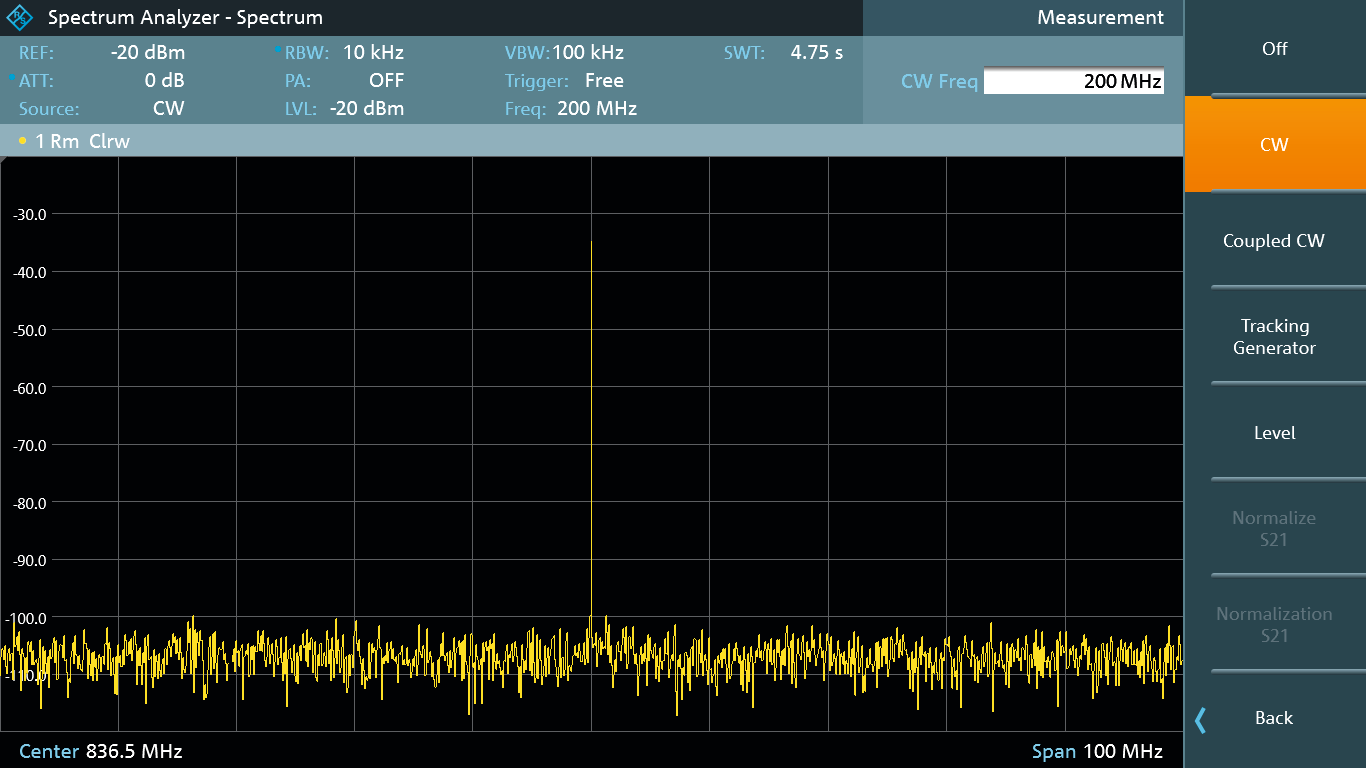

3. 信号发生器
R&S®FPC 采用独特的独立信号源原理,可用作信号发生器。 它不仅具备标准跟踪源功能,还可用于自由或耦合 CW 模 式。
❙ 跟踪源
❙ 独立信号源
❙ 耦合 CW 模式
❙ 德国工程设计,优异的 RF 性能
❙ 10.1" WXGA(1366 × 768 像素)显示器 – 同类产品中尺 寸******、分辨率最高
❙ 频率范围介于 5 kHz 至 1 GHz,可使用激活码升级到 2 GHz/3 GHz
❙ 分辨率带宽可低至 1 Hz
❙ 跟踪源和独立的 CW 信号发生器
❙ 内置 VSWR 电桥
❙ 单端口矢量网络分析仪,具备史密斯圆图显示功能
❙ 随附远程控制软件支持 Wi-Fi 连接
❙ 3 年标准保修
型号
|
频率范围
|
分辨率带宽(RBW)
|
相位噪声(典型值)
|
显示平均噪声电平(DANL)
|
带跟踪源
|
R&S®FPC1000
|
5 kHz - 1/2/3 GHz
|
1Hz~3MHz
|
-103 dBc/Hz@100KHz
|
-165dBm
|
否
|
R&S®FPC1500
|
5 kHz - 1/2/3 GHz
|
1Hz~3MHz
|
-103 dBc/Hz@100KHz
|
-165dBm
|
是
|
简要技术参数 |
||
频率范围 |
R&S®FPC1000/R&S®FPC1500 基本单元 |
5 kHz 至 1 GHz |
|
带 R&S®FPC-B2 选件 |
5 kHz 至 2 GHz |
|
带 R&S®FPC-B3 选件 |
5 kHz 至 3 GHz |
频率分辨率 |
|
1 Hz |
分辨率带宽 |
|
1 Hz 至 3 MHz,1/3 序列 |
频谱纯度,SSB 相位噪声 |
|
f = 500 MHz |
|
30 kHz |
< –88 dBc (1 Hz),典型值 – 92 dBc (1 Hz) |
|
100 kHz |
< –98 dBc (1 Hz),典型值 – 103 dBc (1 Hz) |
|
1 MHz |
< –120 dBc (1 Hz),典型值 – 125 dBc (1 Hz) |
显示的平均噪声电平 |
0 dB RF 衰减,端接 50 Ω,RBW = 100 Hz,VBW = 10 Hz, 采样检波器,对数刻度,归一化为 1 Hz |
|
|
前置放大器 = 关闭 |
|
|
1 MHz 至 10 MHz |
< –127 dBm,典型值 – 135 dBm |
|
10 MHz 至 2 GHz |
< –142 dBm,典型值 – 150 dBm |
|
2 GHz 至 3 GHz |
< –138 dBm,典型值 – 147 dBm |
|
前置放大器 = 开启(需要 R&S®FPC-B22 选件) |
|
|
1 MHz 至 10 MHz |
< –147 dBm,典型值 – 157 dBm |
|
10 MHz 至 2 GHz |
< –158 dBm,典型值 – 165 dBm |
|
2 GHz 至 3 GHz |
< –155 dBm,典型值 – 163 dBm |
三阶截止点 (TOI) |
无互调动态范围,信号电平 2 × –20 dBm,RF 衰减 = 0 dB,RF 前置放大器 = 关闭 |
|
|
fin = 1 GHz |
+7 dBm(测量值) |
|
fin = 2.4 GHz |
+10 dBm(测量值) |
单端口矢量网络分析仪 |
频率范围 |
2 MHz 至 1/2/3 GHz |
|
输出功率 |
–10 dBm |
跟踪源 |
频率范围 |
5 kHz 至 1/2/3 GHz |
|
输出功率 |
–30 dBm 至 0 dBm |
独立信号源 |
频率范围 |
5 kHz 至 1/2/3 GHz |
|
输出功率 |
–30 dBm 至 0 dBm |
