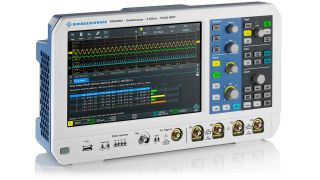

R&S RTM3000系列RTM3002/RTM3004数字示波器2通道/4通道
主要特点
带宽:100 MHz 至 1 GHz
采样率:****** 5 Gsample/s
存储深度:****** 80 Msample
ADC 分辨率:10 位
显示屏:10.1" 电容式触摸屏
R&S®RTM3000系列示波器RTM3002/RTM3004,它将 10 位 ADC、10 倍存储和 10.1" 触摸屏以及适用于所有罗德与施瓦茨探头的探头接口完美结合,适用于解决日常调试问题。
信号分析:快速获取结果
可查看存在于大信号中的小信号细节
R&SRTM3000 使用罗德与施瓦茨设计的 10 位模数转换器,与传统8 位模数转换器相比,精度提升4倍。分辨率越高,波形越清晰,进而显示更多在其他情况下可能忽略的信号细节。比如在测量开关电源的特性时,在单次捕获中,需要同时测量开关设备开启和关断时的电压。
分段存储
40 Msample(标配);80 Msample (交织模式)
R&SRTM3000 提供一流的存储深度: 每个通道的存储深度达到 40 Msample,在交织模式下存储深度达80 Msample。这是同类示波器的八倍。用户甚至可以在高采样率下捕获更长的采集序列,以便获得更详细的分析结果,例如分析开关电源的瞬态响应。
在全带宽下采集时间更长
分段存储: 400Msample,带历史功能
R&SERTM-K15 选件带有深分段存储功能,能分析较长观测时间的信号序列。可以在几秒或几分钟内捕获有通信间隔的协议信号(例如C 或 SPI)。由于分段长度可调,因此 400 Msample 的存储深度能得到最优的利用。在历史模式下,可以调用 400 Msample 大分段存储中的所有采集波形并进行分析。
使用混合信号示波器选件进行逻辑分析
16个附加数字通道
使用R&SRTM-B1选件,R&SRTM3000 可升级为具有16个附加数字通道、操作直观的混合信号示波器。该示波器能同时捕获和分析嵌入式设计的模拟和数字信号。例如,可以使用光标测量很方便地确定模数转换器输入输出之间的延迟。
数字电压表
测量并显示电势
R&SRTM3000 在每个通道上设有3位电压表(DVM)和6位频率计,可实现同步测量。标配测量功能包括 DC、AC +DC(RMS)和AC(RMS)。
