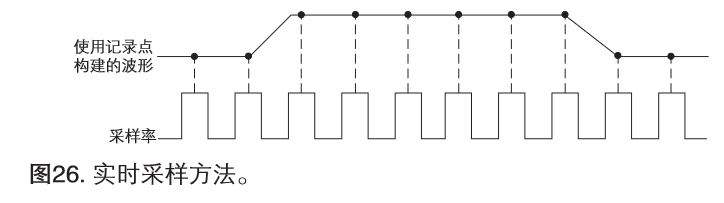

    实时采样特别适合频率范围不到示波器******采样率一半的信号。这里,示波器可以在波形一次“扫描”中采集超过足够量的点,构建准确的画面,如图26所示。实时采样是使用泰克示波器捕获快速、单次、瞬态信号的唯一方式。

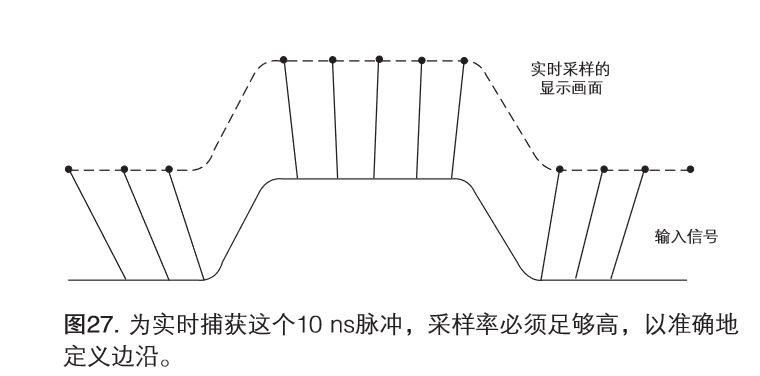

实时采样给数字示波器带来了******的挑战,因为需要采样率,准确地数字化高频瞬态事件,如图27所示。

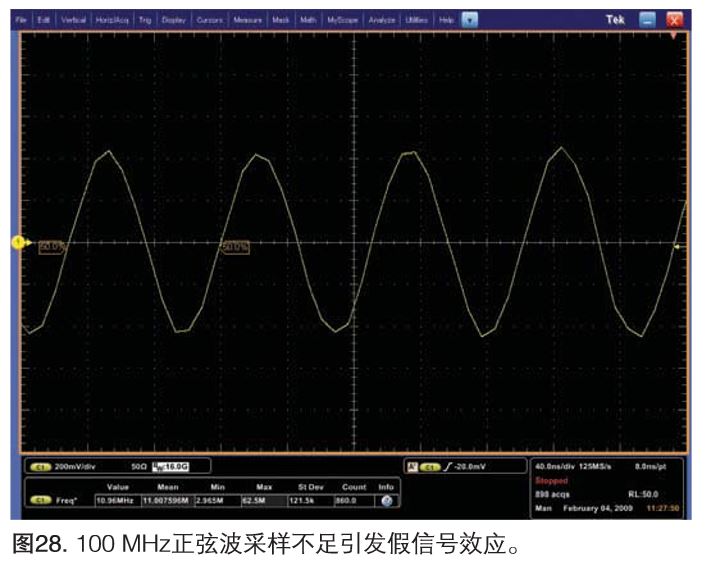

这些事件只发生一次,必须在发生的同一时段采样。如果采样率没有足够快,高频成分会“向下折叠到”较低频率中,在显示画面中引起假信号,如图28所示。此外,在数字化后,存储波形要求的高速存储器进一步提高了实时采样的复杂稈度。如需与准确检定高频成分所需采样率和记录长度有关的进一步细节,请参阅“性能术语和考虑因素”中的“采样率和记录长度”部分。

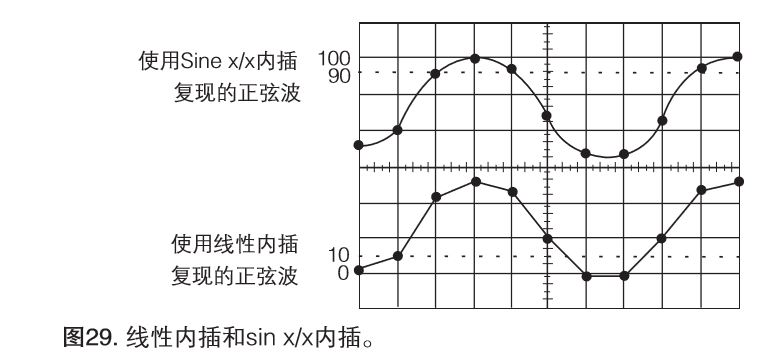

支持实时采样和内插技术的泰克数字示波器获得可以显示的离散的信号样点。但是,很难观察用点表示的信号,特别是可能只有几个点表示信号的高频部分。为协助观察信号数字示波器一般提供内插显示模式。简而言之,内插“把多个点连接起来”,因此能够准确显示每个周期只采样几次的信号。通过使用实时采样及内插技术,示波器在实时模式下把一遍中信号的多个样点连接起来,使用内插填充空白。线性内插是基于少量点估计波形形状的一种处理技线性内插使用直线连接样点。这种方法限于重建直边信号,如图29所示,其更适宜于方波。sinx内插用途更加广泛,用曲线连接样点,如图29所示。sinxⅸ内插是一种数学运算过程,在这个过程中,其计算样点,填充实际样点之间的时间。这种内插形式更适宜于曲线的、不规则的信号形状,这些信号形状在实际世界中要远比纯粹的方波和脉冲常见得多。因此,在采样率是系统带宽3-5倍的应用中,******方法是snx内插。
